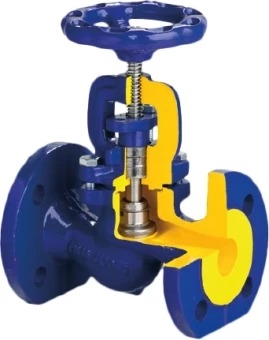

Вентиль запорный стальной фланцевый Zetkama 215F-065-E-01 Ру40 Ду65 (PN40 DN65 )

Вентиль запорный стальной фланцевый Zetkama 215F DN65 PN40 — запорный фланцевый полнопроходной вентиль. Предназначен для использования в качестве запорно-регулирующей арматуры с максимальной герметизацией для управления потоком рабочей среды.

Ключевые особенности

• вентиль собран в соответствии со стандартом EN-12266-1;
• конструкцию характеризует малая строительная длина и экологическая безопасность.

В зависимости от исполнения для изготовления вентиля используются следующие материалы:

Исполнения А и С

• корпус, крышка корпуса выполнены из серого легированного чугуна с пластинчатым графитом EN- GJL-250 5.1301 (ex.JL 1040);
• клапан и кольцо клапана изготавливаются из нержавеющей стали X20Cr13 (1.4006) или из оловянной литейной бронзы CuSn10–C (CC480K);
• шток производится из нержавеющей стали X20Cr13 (1.4006), оловянной литейной бронзы CuSn10–C (CC480K) или сложно-легированной латуни CuZn40Mn1,5;
• штурвал из ковкого легированного чугуна с шаровидным графитом EN-GJS-500-7 5.3200 (JS 1050).

Исполнение E

• корпус, крышка корпуса, клапан и кольцо клапана выполнены из оловянно-свинцовой литейной бронзы CuSn5Zn5Pb5-C (CC491K);
• шток производится из специальной латуни CuZn35Ni;
• штурвал из ковкого легированного чугуна с шаровидным графитом EN-GJS-500-7 5.3200 (JS 1050).

Исполнение F

• корпус, крышка корпуса выполнены из стали GP240GH+N (1.0619). Это обыкновенная сталь для изготовления сварно-литых конструкций и других деталей, работающих при температуре от -40 до +450 °С;
• клапан производится из мартенситной нержавеющей стали X20Cr13 1.4021;
• кольцо клапана изготавливается из высокопрочной коррозионно- и жаростойкой нержавеющей стали G18 8Mn (1.4370);
• клапан и кольцо клапана покрыты сплавом Стеллит 6. Это износостойкий сплав на основе кобальта, обладающий отличной устойчивостью ко многим видам механической и химической деградации в широком диапазоне температур, сохраняет приемлемый уровень твердости вплоть до 500 °C, также обладает хорошей ударной вязкостью и стойкостью к кавитационной эрозии;
• шток из хромистой стали с мартенситно-ферритной микроструктурой X14CrMoS17 (1.4104);
• штурвал из ковкого легированного чугуна с шаровидным графитом EN-GJS-400-18-LT 5.3103 (ex.JS1025).

Исполнение I

• корпус, крышка корпуса выполнены из аустенитной коррозионностойкой нержавеющей стали G-X5CrNiMo19-11-2 (1.4408);
• посадочное гнездо производится из высоколегированной жаропрочной нержавеющей стали X5CrNiMo17-12-2 (1.4401);
• клапан и шток изготавливается из аустенитной коррозионностойкой нержавеющей стали X6CrNiMoTi17-12-2 (1.4571);
• пружина из закаленной мартенситной устойчивой к коррозии нержавеющей стали с однородной микроструктурой X17CrNi16-2 (1.4057);
• штурвал из стали;
• в качестве соединения используются фланцы в соответствии с EN 1092-1, EN 1092-2, EN 1092-3 в зависимости от материала корпуса;
• длина между фланцами соответствует стандарту EN 558 s1;
• болт и гайка из стали разных марок;
• уплотнение из графита;
• прокладка из графита + NiCr;
• ручное управление с помощью штурвала.

Где применяются?

• бытовые и промышленные установки водоснабжения, водонагрева и отопления;
• системы охлаждения и кондиционирования;
• промышленные гидравлические системы.
