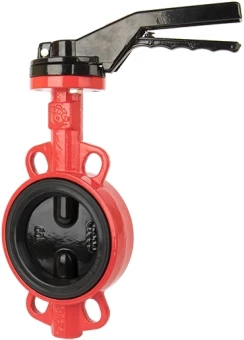

Затвор дисковый чугунный межфланцевый Rushwork 211-600-16 Ру16 Ду600 (PN16 DN600)

Артикул: 97634

Сравнения

Избранное

Производитель:

Rushwork

Артикул:

97634

Наименование:

Затвор дисковый

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Затвор дисковый чугунный межфланцевый Rushwork 211 DN600 PN16 — дисковый поворотный чугунный межфланцевый затвор. Используется в качестве запорно-регулирующей арматуры для управления потоком рабочей среды. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.

Ключевые особенности

корпус, заглушка (DN 700-1200) изготавливаются из ковкого легированного чугуна с шаровидным графитом ВЧ 40 (JS 1030)/CF8;
корпус (DN 40-600), заглушка (DN 700-1200) изготавливаются из серого легированного чугуна с пластинчатым графитом ВЧ 25 (JL 1040);
заглушка (DN 40-600), зубчатый ограничитель (DN 40-300) производятся из углеродистой стали с термодиффузионным цинковым покрытием;
диск выполнен из нержавеющей стали AISI 316 (CF8). Это легированная сталь с пониженным содержанием углерода и высокой удельной частью никеля и хрома. Добавка молибдена обеспечивает повышенную устойчивость атмосферным осадкам, морской воде, кислотам (серной, молочной, уксусной, фосфорной, муравьиной, борной, щавелевой). Сохраняет свои свойства при высоких температурах. Может быть заменена нержавеющей сталью CF8;
уплотнительные кольца из нитриловой резины (NBR);
нижний шток и верхний шток выполнены из нержавеющей стали AISI 416 (08х13). Это малоуглеродистая сталь с повышенным содержанием хрома и марганца мартенситного класса. Обладает повышенной износостойкостью и устойчивостью к коррозии. Может быть заменена нержавеющей сталью 08Х13;
подшипник и втулка из фторопласта (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -200 до +260 °C;
корпус с антикоррозионным эпоксидным покрытием толщиной не менее 250 мкм/см³;

Ручное управление

в типоразмерах от DN40 до DN300 — алюминиевой ручкой с индикатором положения, с фланцевым присоединением F7, F10;
в типоразмерах от DN350до DN1200 — редуктором со штурвалом из алюминия, с фланцевым присоединением F12, F14, F16, F25, F30.

Присоединительные размеры фланцев соответствуют ГОСТ 12815-80.

Где применяются?

сети водоснабжения, водонагрева и отопления;
системы охлаждения и кондиционирования;
пищевая, химическая, нефтегазовая, целлюлозно-бумажная и другие отрасли промышленности.

Основные характеристики

Серия товара:

211

Наименование:

Затвор дисковый

Массо-габаритные и монтажные характеристики

Размер ISO-фланца:

F16

Тип присоединения на входе:

Межфланцевое

Строительная длина:

154 мм

Вес:

266 кг

Тип присоединения на выходе:

Межфланцевое

Технические характеристики

Тип присоединения к трубопроводу:

Межфланцевая арматура

Давление номинальное:

PN16

Тип управления:

Редуктор

Присоединение 1:

600 мм

Строительная высота:

447 мм

Присоединение 2:

600 мм

Вид арматуры:

Запорная

Диаметр номинальный:

DN600

Стандарты

Климатическое исполнение:

УХЛ 3 по ГО СТ15150-69.

Стандарт присоединения:

ГОСТ 12821-80

Класс герметичности:

А по ГОСТ 54808-2011

Особенности материалов

Марка материала запирающего элемента:

ВЧ 40 (JS 1030) CF8

Покрытие:

Антикоррозионное эпоксидное покрытие, толщина 250 мкм

Материал уплотнения:

NBR (Бутадиен-нитрильный каучук)

Марка материала корпуса:

ВЧ 25 (JL 1040)

Материал корпуса:

Чугун

Условия эксплуатации

Рабочая температура:

От -20 °C до +110 °C

Рабочая среда:

Вода, питьевая вода, щелочи, сжатый воздух, горячий пар, нейтральные жидкости

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
