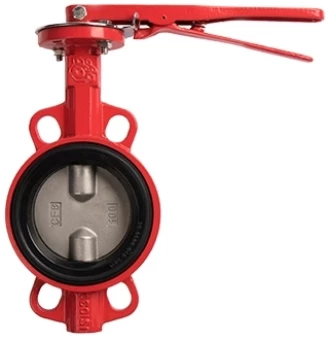

Затвор дисковый чугунный межфланцевый Rushwork 215-050-16 Ру16 Ду50 (PN16 DN50)

Затвор дисковый чугунный межфланцевый Rushwork 215 DN50 PN16 — дисковый поворотный чугунный межфланцевый затвор. Используется в качестве запорной-регулирующей арматуры для управления потоком рабочей среды. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.

Ключевые особенности

• корпус, заглушка (DN 700-1200) изготавливаются из ковкого легированного чугуна с шаровидным графитом ВЧ 40 (JS 1030)/CF8;
• корпус (DN 40-600), заглушка (DN 700-1200) изготавливаются из серого легированного чугуна с пластинчатым графитом ВЧ 25 (JL 1040);
• заглушка (DN 40-600), зубчатый ограничитель (DN 40-300) производятся из углеродистой стали с термодиффузионным цинковым покрытием;
• диск выполнен из нержавеющей стали AISI 316 (CF8). Это легированная сталь с пониженным содержанием углерода и высокой удельной частью никеля и хрома. Добавка молибдена обеспечивает повышенную устойчивость атмосферным осадкам, морской воде, кислотам (серной, молочной, уксусной, фосфорной, муравьиной, борной, щавелевой). Сохраняет свои свойства при высоких температурах. Может быть заменена нержавеющей сталью CF8;
• уплотнительное кольцо из фтористого каучука (Viton). Это искусственная резина с высокой термостойкостью и низким коэффициентом выделения паров в вакууме. Используется в уплотнителях при высоких температурах и в агрессивных средах. Диапазон рабочих температур уплотнителей из фторкаучука от -20 °С до +200 °С;
• нижний шток и верхний шток выполнены из нержавеющей стали AISI 416 (08х13). Это малоуглеродистая сталь с повышенным содержанием хрома и марганца мартенситного класса. Обладает повышенной износостойкостью и устойчивостью к коррозии. Может быть заменена нержавеющей сталью 08Х13;
• подшипник и втулка из фторопласта (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -200 до +260 °C;
• корпус с антикоррозионным эпоксидным покрытием толщиной не менее 250 мкм/см³;
• уплотнительные кольца из нитриловой резины (NBR);

Ручное управление:

• в типоразмерах от DN40 до DN300 — алюминиевой ручкой с индикатором положения, с фланцевым присоединением F7, F10;
• в типоразмерах от DN350 до DN1200 — редуктором со штурвалом из алюминия, с фланцевым присоединением F12, F14, F16, F25, F30.

Присоединительные размеры фланцев соответствуют ГОСТ 12815-80.

Где применяются?

• сети водоснабжения, водонагрева и отопления;
• системы охлаждения и кондиционирования;
• пищевая, химическая, нефтегазовая, целлюлозно-бумажная и другие отрасли промышленности.
