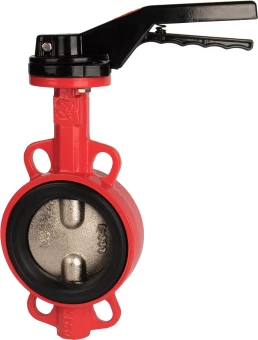

Затвор дисковый поворотный чугунный межфланцевый Rushwork 200-300-16 Ру16 Ду300 (PN16 DN300)

Затвор дисковый поворотный чугунный межфланцевый Rushwork 200 DN300 PN16 — дисковый поворотный чугунный межфланцевый затвор. Используется в качестве запорно-регулирующей арматуры для управления потоком рабочей среды. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.

Ключевые особенности

• корпус (DN 700-1200), диск (DN 40-600) изготавливаются из ковкого легированного чугуна с шаровидным графитом ВЧ 40 (JS 1030)/CF8;
• корпус (DN 40-600), диск и заглушка (DN 700-1200) изготавливаются из серого легированного чугуна с пластинчатым графитом ВЧ 25 (JL 1040);
• заглушка (DN 40-600) производится из углеродистой стали с термодиффузионным цинковым покрытием;
• уплотнительное кольцо из этиленпропиленового каучука (EPDM). Это резина, устойчивая к атмосферному и химическому воздействию. Сохраняет эластичность при низких температурах. Рабочая температура уплотнений из EPDM каучука находится в пределах от -55 до +125 °С;
• нижний шток и верхний шток выполнены из нержавеющей стали AISI 416 (08х13). Это малоуглеродистая сталь с повышенным содержанием хрома и марганца мартенситного класса. Обладает повышенной износостойкостью и устойчивостью к коррозии. Может быть заменена нержавеющей сталью 08Х13;
• подшипник и втулка из фторопласта (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -200 до +260 °C;
• корпус с антикоррозионным эпоксидным покрытием толщиной не менее 250 мкм/см³;
• уплотнительные кольца из нитриловой резины (NBR);

Ручное управление:

• в типоразмерах от DN40 до DN300 — алюминиевой ручкой с фланцевым присоединением F7, F10;
• в типоразмерах от DN350 до DN1200 — редуктором со штурвалом из серого чугуна ВЧ 25 (JL 1040), с фланцевым присоединением F12, F14, F16, F25, F30.

Присоединительные размеры фланцев соответствуют ГОСТ 12815-80.

Где применяются?

• сети водоснабжения, водонагрева и отопления;
• системы охлаждения и кондиционирования;
• пищевая, химическая, нефтегазовая, целлюлозно-бумажная и другие отрасли промышленности.
