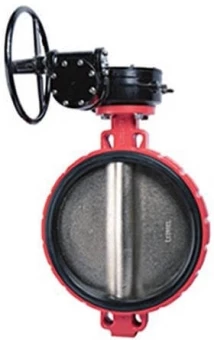

Затвор дисковый поворотный чугунный межфланцевый Rushwork 201-450-16 Ру16 Ду450 (PN16 DN450)

Артикул: 88603

Сравнения

Избранное

Производитель:

Rushwork

Артикул:

88603

Наименование:

Затвор дисковый

Перейти к описанию

160 853 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Затвор дисковый поворотный чугунный межфланцевый Rushwork 201 DN450 PN16 — дисковый поворотный чугунный межфланцевый затвор. Предназначен для использования в качестве запорно-регулирующей арматуры для управления потоком рабочей среды. Запирающий элемент выполнен в форме диска, вращающегося вокруг своей оси перпендикулярно направлению потока транспортируемой среды.

Ключевые особенности

корпус, заглушка (DN 700-1200) изготавливаются из ковкого легированного чугуна с шаровидным графитом ВЧ 40 (JS 1030)/CF8;
корпус (DN 40-600), заглушка (DN 700-1200) изготавливаются из серого легированного чугуна с пластинчатым графитом ВЧ 25 (JL 1040);
заглушка (DN 40-600), зубчатый ограничитель (DN 40-300) производятся из углеродистой стали с термодиффузионным цинковым покрытием;
диск выполнен из нержавеющей стали AISI 316 (CF8). Это легированная сталь с пониженным содержанием углерода и высокой удельной частью никеля и хрома. Добавка молибдена обеспечивает повышенную устойчивость атмосферным осадкам, морской воде, кислотам (серной, молочной, уксусной, фосфорной, муравьиной, борной, щавелевой). Сохраняет свои свойства при высоких температурах. Может быть заменена нержавеющей сталью CF8;
уплотнительное кольцо из этиленпропиленового каучука (EPDM). Это резина, устойчивая к атмосферному и химическому воздействию. Сохраняет эластичность при низких температурах. Рабочая температура уплотнений из EPDM каучука находится в пределах от -55 до +125 °С;
нижний шток и верхний шток выполнены из нержавеющей стали AISI 416 (08х13). Это малоуглеродистая сталь с повышенным содержанием хрома и марганца мартенситного класса. Обладает повышенной износостойкостью и устойчивостью к коррозии. Может быть заменена нержавеющей сталью 08Х13;
подшипник и втулка из фторопласта (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -200 до +260 °C;
корпус с антикоррозионным эпоксиднымпокрытием толщиной не менее 250 мкм/см³;
уплотнительные кольца из нитриловой резины (NBR);

Ручное управление:

в типоразмерах от DN40 по DN300 — алюминиевой ручкой с индикатором положения, с фланцевым присоединением F7, F10;
в типоразмерах от DN350 по DN1200 — редуктором со штурвалом из алюминия, с фланцевым присоединением F12, F14, F16, F25, F30.

Присоединительные размеры фланцев соответствуют ГОСТ 12815-80.

Где применяются?

сети водоснабжения, водонагрева и отопления;
системы охлаждения и кондиционирования;
пищевая, химическая, нефтегазовая, целлюлозно-бумажная и другие отрасли промышленности.

Основные характеристики

Наименование:

Затвор дисковый

Серия товара:

201

Особенности материалов

Марка материала штока:

416

Марка материала запирающего элемента:

316 CF8 оцинкованная

Материал корпуса:

Чугун

Покрытие:

Антикоррозионное эпоксидное покрытие, толщина 250 мкм

Материал уплотнения:

EPDM (Этилен-пропиленовый каучук)

Марка материала корпуса:

ВЧ 25 (JL 1040)

Технические характеристики

Диаметр номинальный:

DN450

Тип присоединения к трубопроводу:

Межфланцевая арматура

Строительная высота:

333 мм

Тип управления:

Редуктор

Присоединение 2:

450 мм

Давление номинальное:

PN16

Вид арматуры:

Запорная

Присоединение 1:

450 мм

Массо-габаритные и монтажные характеристики

Тип присоединения на выходе:

Межфланцевое

Строительная длина:

114 мм

Тип присоединения на входе:

Межфланцевое

Размер ISO-фланца:

F14

Вес:

123,3 кг

Условия эксплуатации

Рабочая среда:

Вода, питьевая вода, щелочи, сжатый воздух, горячий пар, нейтральные жидкости

Рабочая температура:

От -20 °C до +110 °C

Стандарты

Класс герметичности:

А по ГОСТ 54808-2011

Стандарт присоединения:

ГОСТ 12821-80

Климатическое исполнение:

УХЛ 3 по ГО СТ15150-69.

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
