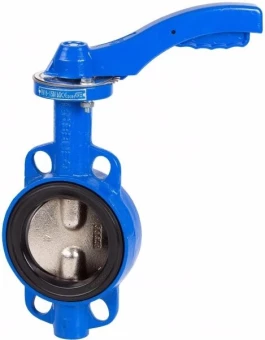

Затвор дисковый поворотный межфланцевый чугунный Genebre 2103-10 Ру16 Ду65 (PN16 DN65)

Артикул: 47684
Сравнения
Избранное
Производитель:
Genebre
Артикул:
47684
Наименование:
Затвор дисковый

Перейти к описанию
6 012 ₽
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

Затвор дисковый поворотный межфланцевый чугунный Genebre 2103 PN16 DN65 — дисковый поворотный межфланцевый затвор типа «баттерфляй». Оснащен кольцевым корпусом с расположенным в нем поворотным диском. По сравнению с другими типами затворов состоит из меньшего количества элементов, что в свою очередь облегчает монтаж и замену. Затвор такого типа предназначен для использования в качестве запорной или регулирующей арматуры — для управления потоками сред в технологических процессах.

Ключевые особенности

  • монтаж между фланцами ANSI 150 и DIN PN 10/16;
  • возможен монтаж привода согласно нормам ISO 5211 — DIN 3337;
  • расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1);
  • начиная с типоразмера 12" затвор комплектуется ручным приводом.

Корпус затвора изготавливается из чугуна марки GG-20 и имеет эпоксидное порошковое покрытие. Диск выполнен из чугуна марки GGG-40, заглушка из нержавеющей стали AISI 420, шток — из нержавеющей стали AISI 416, втулка и уплотнение штока — из карбонизированного тефлона, шайба — из бронзы, седло — из EPDM. Материал стопорного кольца — сталь, уплотнительного кольца — нитриловая резина, шарнира — нержавеющая сталь.

Рабочие среды — вода, воздух, нейтральные жидкости

Где применяются?

  • пищевая промышленность;
  • химическая промышленность;
  • нефтегазовая промышленность;
  • целлюлозно-бумажная промышленность;
  • горячее и холодное водоснабжение;
  • водоотведение и канализация;
  • общепромышленное применение;
  • вентиляция и кондиционирование.

Основные характеристики

Серия товара:
2103
Наименование:
Затвор дисковый

Особенности материалов

Материал уплотнительного кольца:
Нитрил
Материал стопорного кольца:
Сталь
Материал шарнира:
Нержавеющая сталь (1.4005)
Марка материала запирающего элемента:
GGG40 EN-GJS-400
Материал корпуса:
Чугун
Материал заглушки:
Нержавеющая сталь (1.4031)
Материал шайбы:
Бронза
Материал втулки:
EPDM (Этилен-пропиленовый каучук)
Марка материала корпуса:
GG20 (EN-GJL-200)

Технические характеристики

Тип присоединения к трубопроводу:
Межфланцевая арматура
Строительная высота:
238 мм
Присоединение 2:
65 мм
Тип управления:
Ручка рычаг
Диаметр номинальный:
DN65
Присоединение 1:
65 мм
Вид арматуры:
Запорная
Давление номинальное:
PN16

Стандарты

Стандарт расстояния между фланцами:
UNE EN 558-1
Стандарт присоединения:
ISO 5211

Условия эксплуатации

Рабочая температура:
От -20 °C до +110 °C

Массо-габаритные и монтажные характеристики

Строительная длина:
46 мм
Тип присоединения на входе:
Межфланцевое
Тип присоединения на выходе:
Межфланцевое
Вес:
3,300 кг
Размер ISO-фланца:
F05
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
