Затвор дисковый поворотный межфланцевый чугунный Genebre 2103-11 Ру16 Ду80 (PN16 DN80)

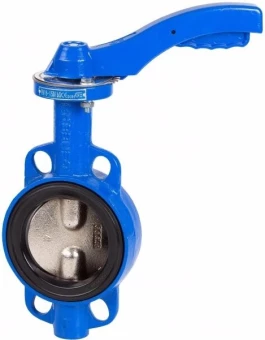

Затвор дисковый поворотный межфланцевый чугунный Genebre 2103 PN16 DN80 — дисковый поворотный межфланцевый затвор типа «баттерфляй». Оснащен кольцевым корпусом с расположенным в нем поворотным диском. По сравнению с другими типами затворов состоит из меньшего количества элементов, что в свою очередь облегчает монтаж и замену. Затвор такого типа предназначен для использования в качестве запорной или регулирующей арматуры — для управления потоками сред в технологических процессах.

Ключевые особенности

• монтаж между фланцами ANSI 150 и DIN PN 10/16;
• возможен монтаж привода согласно нормам ISO 5211 — DIN 3337;
• расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1);
• начиная с типоразмера 12" затвор комплектуется ручным приводом.

Корпус затвора изготавливается из чугуна марки GG-20 и имеет эпоксидное порошковое покрытие. Диск выполнен из чугуна марки GGG-40, заглушка из нержавеющей стали AISI 420, шток — из нержавеющей стали AISI 416, втулка и уплотнение штока — из карбонизированного тефлона, шайба — из бронзы, седло — из EPDM. Материал стопорного кольца — сталь, уплотнительного кольца — нитриловая резина, шарнира — нержавеющая сталь.

Рабочие среды — вода, воздух, нейтральные жидкости

Где применяются?

• пищевая промышленность;
• химическая промышленность;
• нефтегазовая промышленность;
• целлюлозно-бумажная промышленность;
• горячее и холодное водоснабжение;
• водоотведение и канализация;
• общепромышленное применение;
• вентиляция и кондиционирование.
