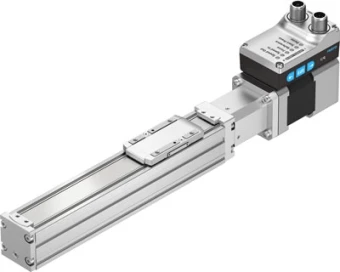

Блок оси шпинделя Festo ELGS-BS-KF-32-300-8P-ST-M-H1-PLK-AA
Артикул: 8083426
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Блок оси шпинделя
Серия товара:
ELGS
Электрические характеристики
Допустимые колебания напряжения:
+/- 15 %
Номинальный ток:
3 A
Номинальное напряжение DC:
24 В
Массо-габаритные и монтажные характеристики
Перемещаемая масса:
83,4 г
Вес:
1429 г
Размер:
32
Положение при сборке:
Любое
Дополнительные характеристики
Режим готовности дисплея:
LED
Стандарты
Сопротивление ударной нагрузке:
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Авторизация:
RCM Mark
Стойкость к вибрации:
Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6
Технические характеристики
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей):
4 Нм
Крутящий момент инерции:
1,7 x 1003 мм&sup4;
Электропитание, тип подключения:
Разъем
Максимальное усилие Fy:
150 Н
Ориентировочное значение полезной нагрузки, горизонтальной:
2 кг
Максимальный момент My:
1,1 Нм
Спецификация, цифровой вход:
По IEC 61131-2, тип 1
Тарировка:
Фиксирующий упор, позитивный, Фиксирующий упор, негативный
Тип конструкции:
Электромеханический линейный привод, со шпинделем с рециркулирующим шарикоподшипником, со встроенным приводом
Коэффициент подачи:
8 мм/U
Тип мотора:
Шаговый мотор
Максимальное усилие Fz:
300 Н
Резерв хода:
0 мм
Принцип измерения поворотного энкодера:
Магнитный
Максимальная скорость:
0,18 м/с
Динамическое отклонение (нагрузка перемещается):
0,05% длины привода, максимум 0,5 мм
Рабочий цикл:
100 %
Точность повторения:
±0,015 мм
Максимальный ток, цифровые выходы логики:
100 мА
Триггер энкодера положения ротора:
16 бит
Тип шпинделя:
Шарико-винтовая передача
Дисплей:
LED
Максимальный момент Mx:
1,3 Нм
Определение позиции:
Датчик двигателя, для герконов
Количество цифровых выходов на 24 В DC:
2
Моменты инерции сечения 2-ой степени Iz:
45 x 1003 мм4
Статическое отклонение (нагрузка в покое):
0,1% длины привода
Максимальное усилие подачи Fx:
40 Н
Максимальное ускорение:
5 м/с²
Характеристики логических входов:
Конфигурируемый, без гальванической развязки
Моменты инерции сечения 2-ой степени Iy:
38 x 1003 мм4
Диапазон работы логических входов:
24 В
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Рабочий ход:
300 мм
Класс защиты изоляции:
B
Диаметр шпинделя:
8 мм
Дополнительные функции:
Интерфейс пользователя, интегрированное измерение конечного положения
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей):
4 Нм
Характеристики цифровых выходов:
конфигурируемый, без гальванической развязки
Датчик положения ротора:
Абсолютный однооборотный энкодер
Максимальное потребление тока:
3 A
Примечание по окружающей температуре:
При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.
Ориентировочное значение полезной нагрузки, вертикальной:
2 кг
Количество цифровых логических входов:
2
Мониторинг температуры:
Остановка при перегреве, нтегрированная точная CMOS датчика температуры с аналоговым выходом
Электропитание, количество контактов/проводов:
4
Шаг шпинделя:
8 мм/U
Электропитание, технология подключения:
M12x1, T-шифрование по EN 61076-2-111
Класс защиты:
IP40
Максимальный момент Mz:
1,1 Нм
Вход логической схемы:
PNP (положительное переключение)
Параметры конфигурации интерфейса:
IO-Link, интерфейс пользователя
Цифровые выходы:
PNP (положительное переключение)
Интерфейс
IO-Link, число портов:
1
IO-Link, ширина данных процесса IN:
2 Байт
IO-Link, протокол:
Device V 1.1
IO-Link, требуется память данных:
0,5 Кбайт
IO-Link, способ присоединения:
Разъем
IO-Link, содержание сервисных данных IN:
32 бит Сила, 32 бит Позиция, 32 бит Скорость
IO-Link, содержание данных процесса OUT:
1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)
IO-Link, данные процесса содержат IN:
1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)
IO-Link, ширина данных процесса OUT:
2 Байт
Максимальная длина линии:
15 м выходы, 15 м входы, 20 м с IO-Link
IO-Link, режим связи:
COM3 (230.4 kbd)
IO-Link, поддержка SIO режима:
Да
IO-Link, тип порта:
A
IO-Link, минимальное время цикла:
1 мс
Особенности материалов
Материал закрывающей ленты:
Легированная сталь, нержавеющая
Материал крышки привода:
Алюминиевое литье, с покрытием
Материал профиля:
Анодированный алюминий
Замечания по материалу:
Соответствует директиве RoHS
Материал гайки шпинделя:
Сталь
Материал концевых крышек:
Алюминиевое литье, с покрытием
Материал направляющей рейки:
Сталь
Материал каретки:
Алюминиевое литье под давление
Материал шпинделя:
Сталь
Условия эксплуатации
Относительная влажность воздуха:
От 0 до 90 %
Температура хранения:
От -20 °C до +60 °C
Температура окружающей среды:
От 0 °C до +50 °C
Класс безопасности:
III
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
