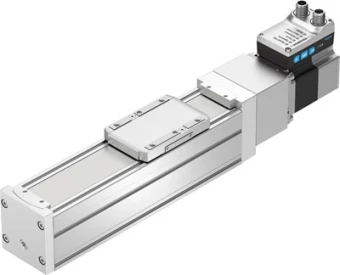

Блок оси шпинделя Festo ELGS-BS-KF-60-300-12P-ST-M-H1-PLK-AA

Артикул: 8083385
Сравнения
Избранное
Производитель:
Festo
Артикул:
8083385
Наименование:
Блок оси шпинделя

Перейти к описанию
цену уточняйте
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

Основные характеристики

Наименование:
Блок оси шпинделя
Серия товара:
ELGS

Особенности материалов

Материал профиля:
Анодированный алюминий
Материал каретки:
Алюминиевое литье под давление
Материал крышки привода:
Алюминиевое литье, с покрытием
Материал шпинделя:
Сталь
Материал гайки шпинделя:
Сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал направляющей рейки:
Сталь
Материал закрывающей ленты:
Легированная сталь, нержавеющая
Материал концевых крышек:
Алюминиевое литье, с покрытием

Массо-габаритные и монтажные характеристики

Размер:
60
Вес:
4392 г
Перемещаемая масса:
525 г
Положение при сборке:
Любое

Условия эксплуатации

Температура окружающей среды:
От 0 °C до +50 °C
Температура хранения:
От -20 °C до +60 °C
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS
Относительная влажность воздуха:
От 0 до 90 %
Класс безопасности:
III

Стандарты

Авторизация:
RCM Mark
Сопротивление ударной нагрузке:
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Стойкость к вибрации:
Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Дополнительные характеристики

Режим готовности дисплея:
LED

Интерфейс

IO-Link, способ присоединения:
Разъем
IO-Link, поддержка SIO режима:
Да
IO-Link, протокол:
Device V 1.1
IO-Link, тип порта:
A
IO-Link, требуется память данных:
0,5 Кбайт
IO-Link, минимальное время цикла:
1 мс
IO-Link, ширина данных процесса OUT:
2 Байт
IO-Link, данные процесса содержат IN:
1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)
IO-Link, содержание данных процесса OUT:
1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)
IO-Link, содержание сервисных данных IN:
32 бит Сила, 32 бит Позиция, 32 бит Скорость
IO-Link, режим связи:
COM3 (230.4 kbd)
IO-Link, число портов:
1
IO-Link, ширина данных процесса IN:
2 Байт
Максимальная длина линии:
15 м выходы, 15 м входы, 20 м с IO-Link

Электрические характеристики

Номинальный ток:
5,3 A
Допустимые колебания напряжения:
+/- 15 %
Номинальное напряжение DC:
24 В

Технические характеристики

Количество цифровых логических входов:
2
Максимальный момент My:
31,8 Нм
Рабочий цикл:
100 %
Датчик положения ротора:
Абсолютный однооборотный энкодер
Тарировка:
Фиксирующий упор, позитивный, Фиксирующий упор, негативный
Коэффициент подачи:
12 мм/U
Максимальный момент Mx:
29,1 Нм
Характеристики цифровых выходов:
конфигурируемый, без гальванической развязки
Диапазон работы логических входов:
24 В
Дисплей:
LED
Максимальное усилие подачи Fx:
200 Н
Класс защиты изоляции:
B
Мониторинг температуры:
Остановка при перегреве, нтегрированная точная CMOS датчика температуры с аналоговым выходом
Дополнительные функции:
Интерфейс пользователя, интегрированное измерение конечного положения
Резерв хода:
0 мм
Максимальное усилие Fy:
600 Н
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей):
117 Нм
Ориентировочное значение полезной нагрузки, горизонтальной:
20 кг
Шаг шпинделя:
12 мм/U
Максимальная скорость:
0,25 м/с
Максимальный ток, цифровые выходы логики:
100 мА
Характеристики логических входов:
Конфигурируемый, без гальванической развязки
Параметры конфигурации интерфейса:
IO-Link, интерфейс пользователя
Точность повторения:
±0,01 мм
Максимальное ускорение:
5 м/с²
Класс защиты:
IP40
Примечание по окружающей температуре:
При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.
Крутящий момент инерции:
29,8 x 1003 мм&sup4;
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальное потребление тока:
5,3 A
Электропитание, количество контактов/проводов:
4
Моменты инерции сечения 2-ой степени Iy:
441 x 1003 мм4
Ориентировочное значение полезной нагрузки, вертикальной:
13 кг
Триггер энкодера положения ротора:
16 бит
Статическое отклонение (нагрузка в покое):
0,1% длины привода
Электропитание, технология подключения:
M12x1, T-шифрование по EN 61076-2-111
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей):
117 Нм
Вход логической схемы:
PNP (положительное переключение)
Электропитание, тип подключения:
Разъем
Количество цифровых выходов на 24 В DC:
2
Цифровые выходы:
PNP (положительное переключение)
Моменты инерции сечения 2-ой степени Iz:
542 x 1003 мм4
Определение позиции:
Датчик двигателя, для герконов
Диаметр шпинделя:
12 мм
Динамическое отклонение (нагрузка перемещается):
0,05% длины привода, максимум 0,5 мм
Тип шпинделя:
Шарико-винтовая передача
Максимальное усилие Fz:
1800 Н
Тип конструкции:
Электромеханический линейный привод, со шпинделем с рециркулирующим шарикоподшипником, со встроенным приводом
Максимальный момент Mz:
31,8 Нм
Спецификация, цифровой вход:
По IEC 61131-2, тип 1
Принцип измерения поворотного энкодера:
Магнитный
Тип мотора:
Шаговый мотор
Рабочий ход:
300 мм
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
