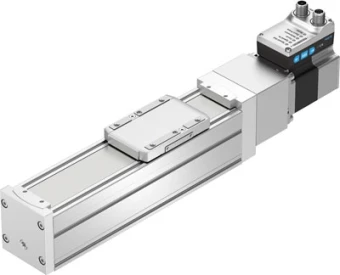

Блок оси шпинделя Festo ELGS-BS-KF-60-600-12P-ST-M-H1-PLK-AA

Артикул: 8083388

Сравнения

Избранное

Производитель:

Festo

Артикул:

8083388

Наименование:

Блок оси шпинделя

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

ELGS

Наименование:

Блок оси шпинделя

Особенности материалов

Материал каретки:

Алюминиевое литье под давление

Материал гайки шпинделя:

Сталь

Материал концевых крышек:

Алюминиевое литье, с покрытием

Материал крышки привода:

Алюминиевое литье, с покрытием

Замечания по материалу:

Соответствует директиве RoHS

Материал закрывающей ленты:

Легированная сталь, нержавеющая

Материал профиля:

Анодированный алюминий

Материал направляющей рейки:

Сталь

Материал шпинделя:

Сталь

Стандарты

Стойкость к вибрации:

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Авторизация:

RCM Mark

Технические характеристики

Моменты инерции сечения 2-ой степени Iz:

542 x 1003 мм⁴

Цифровые выходы:

PNP (положительное переключение)

Электропитание, количество контактов/проводов:

Крутящий момент инерции:

29,8 x 1003 мм&sup4;

Класс защиты:

IP40

Тип мотора:

Шаговый мотор

Максимальное ускорение:

5 м/с²

Рабочий цикл:

100 %

Мониторинг температуры:

Остановка при перегреве, нтегрированная точная CMOS датчика температуры с аналоговым выходом

Направляющая:

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Рабочий ход:

600 мм

Ориентировочное значение полезной нагрузки, горизонтальной:

20 кг

Резерв хода:

0 мм

Точность повторения:

±0,01 мм

Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей):

117 Нм

Тарировка:

Фиксирующий упор, позитивный, Фиксирующий упор, негативный

Дополнительные функции:

Интерфейс пользователя, интегрированное измерение конечного положения

Триггер энкодера положения ротора:

16 бит

Максимальная скорость:

0,25 м/с

Диапазон работы логических входов:

24 В

Определение позиции:

Датчик двигателя, для герконов

Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей):

117 Нм

Электропитание, тип подключения:

Разъем

Тип конструкции:

Электромеханический линейный привод, со шпинделем с рециркулирующим шарикоподшипником, со встроенным приводом

Принцип измерения поворотного энкодера:

Магнитный

Максимальный момент Mx:

29,1 Нм

Статическое отклонение (нагрузка в покое):

0,1% длины привода

Ориентировочное значение полезной нагрузки, вертикальной:

13 кг

Максимальное потребление тока:

5,3 A

Вход логической схемы:

PNP (положительное переключение)

Спецификация, цифровой вход:

По IEC 61131-2, тип 1

Характеристики цифровых выходов:

конфигурируемый, без гальванической развязки

Динамическое отклонение (нагрузка перемещается):

0,05% длины привода, максимум 0,5 мм

Максимальное усилие подачи Fx:

200 Н

Дисплей:

LED

Электропитание, технология подключения:

M12x1, T-шифрование по EN 61076-2-111

Моменты инерции сечения 2-ой степени Iy:

441 x 1003 мм⁴

Тип шпинделя:

Шарико-винтовая передача

Класс защиты изоляции:

Коэффициент подачи:

12 мм/U

Датчик положения ротора:

Абсолютный однооборотный энкодер

Количество цифровых логических входов:

Максимальный момент My:

31,8 Нм

Максимальный момент Mz:

31,8 Нм

Максимальное усилие Fz:

1800 Н

Количество цифровых выходов на 24 В DC:

Диаметр шпинделя:

12 мм

Параметры конфигурации интерфейса:

IO-Link, интерфейс пользователя

Шаг шпинделя:

12 мм/U

Максимальный ток, цифровые выходы логики:

100 мА

Примечание по окружающей температуре:

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.

Максимальное усилие Fy:

600 Н

Характеристики логических входов:

Конфигурируемый, без гальванической развязки

Массо-габаритные и монтажные характеристики

Положение при сборке:

Любое

Вес:

5922 г

Перемещаемая масса:

525 г

Размер:

Дополнительные характеристики

Режим готовности дисплея:

LED

Электрические характеристики

Номинальное напряжение DC:

24 В

Допустимые колебания напряжения:

+/- 15 %

Номинальный ток:

5,3 A

Интерфейс

IO-Link, содержание данных процесса OUT:

1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)

IO-Link, минимальное время цикла:

1 мс

IO-Link, ширина данных процесса IN:

2 Байт

IO-Link, поддержка SIO режима:

Да

IO-Link, ширина данных процесса OUT:

2 Байт

Максимальная длина линии:

15 м выходы, 15 м входы, 20 м с IO-Link

IO-Link, протокол:

Device V 1.1

IO-Link, требуется память данных:

0,5 Кбайт

IO-Link, содержание сервисных данных IN:

32 бит Сила, 32 бит Позиция, 32 бит Скорость

IO-Link, число портов:

IO-Link, способ присоединения:

Разъем

IO-Link, данные процесса содержат IN:

1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)

IO-Link, режим связи:

COM3 (230.4 kbd)

IO-Link, тип порта:

Условия эксплуатации

Класс безопасности:

III

Температура хранения:

От -20 °C до +60 °C

Относительная влажность воздуха:

От 0 до 90 %

Температура окружающей среды:

От 0 °C до +50 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
