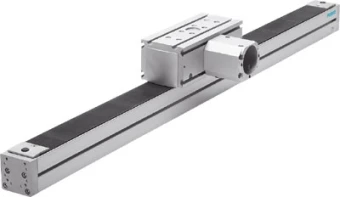

Консольный привод Festo DGEA-25-ZR
Артикул: 195612
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Консольный привод
Серия товара:
DGEA
Массо-габаритные и монтажные характеристики
Размер:
25
Базовый вес на 0 мм хода:
4.900 г
Перемещаемая масса при ходе 0 мм:
2.400 г
Дополнительный коэффициент массы на 10 мм хода:
47 г
Условия эксплуатации
Температура окружающей среды:
От -10 °C до +60 °C
Технические характеристики
Рабочая нагрузка при ходе 0 мм со вторым двигателем:
3.300 г
Моменты инерции сечения 2-ой степени Iy:
432×10³ мм4
Максимальный момент My:
230 Нм
Массовый момент инерции JL на кг нагрузки:
1,66 кгсм²/кг
Максимальное усилие Fy:
3.080 Н
Эффективный диаметр приводной шестерни:
25,78 мм
Точность повторения:
±0,05 мм
Тип конструкции:
Электромеханический консольный приводС зубчатым ремнем
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Массовый момент инерции JH на метр хода:
8 кгсм²/м
Движущий момент на холостом ходу:
0,4 Нм
Класс защиты:
IP20
Максимальная скорость:
3 м/с
Тип мотора:
Шаговый моторСервомотор
Массовый момент инерции JO со вторым приводом:
6,4 кгсм²
Максимальный момент Mz:
160 Нм
Максимальное усилие Fx на консоли:
6.000 Н
Моменты инерции сечения 2-ой степени Iz:
438×10³ мм4
Максимальное усилие Fy на консоли:
2.240 Н
Максимальное усилие подачи Fx:
400 Н
Максимальный момент Mx на консоли:
50 Нм
Максимальный момент Mx:
28 Нм
Удлинение зубчатого ремня:
0,053 %
Шаг зубчатого ремня:
3 мм
Ориентировочное значение полезной нагрузки, горизонтальной:
10 кг
Максимальный момент My на консоли:
230 Нм
Массовый момент инерции, JO:
4,45 кгсм²
Рабочий ход:
От 1 до 900 мм
Максимальный момент Mz на консоли:
273 Нм
Коэффициент подачи:
81 мм/об
Максимальное усилие Fz на консоли:
2.240 Н
Базовая нагрузка при ходе 0 мм со вторым двигателем:
8.500 г
Максимальное усилие Fz:
3.080 Н
Ориентировочное значение полезной нагрузки, вертикальной:
18 кг
Максимальный приводной момент:
5,2 Нм
Резерв хода:
81 мм
Особенности материалов
Материал профиля:
Алюминиевый сплавАнодированный
Материал направляющей рейки:
Катанная подшипниковая стальАнтикоррозионное покрытие
Материал каретки головки привода:
СтальГальванизирован
Замечания по материалу:
Соответствует директиве RoHS
Материал концевых крышек:
Алюминиевый сплавАнодированный
Материал головки привода:
Алюминиевый сплавАнодированный
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
