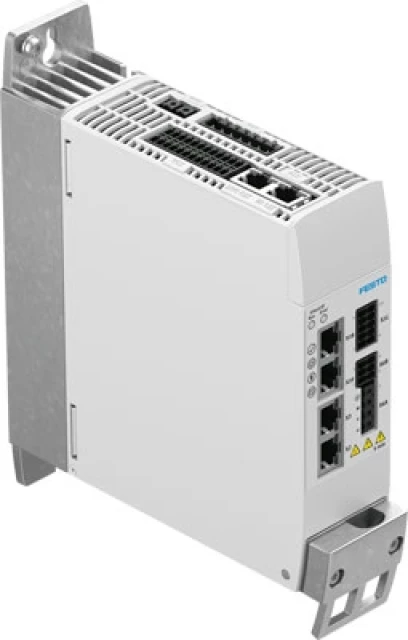

Контроллер привода Festo CMMT-AS-C2-3A-EC-S1

Артикул: 5340819

Сравнения

Избранное

Производитель:

Festo

Артикул:

5340819

Наименование:

Сервопривод

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

CMMT

Наименование:

Сервопривод

Электрические характеристики

Импульсная мощность:

6 кВ

Допустимые колебания напряжения:

-20 % / +15 %

Дополнительные характеристики

Уровень представления (PL):

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования еБезопасное отключение момента (STO)/Категория 4, Класс оборудования е

Функция безопасности:

безопасное управление тормозом (SBC)Безопасное отключение момента (STO)Безопасная остановка 1 (SS1)

Массо-габаритные и монтажные характеристики

Вес:

1300 г

Положение при сборке:

Свободная конвенцияВертикальный

Тип крепления:

Монтажная плита, болтовая

Условия эксплуатации

Степень загрязнения:

Класс безопасности:

Температура хранения:

От -25 °C до +55 °C

Уровень целостности безопасности (SIL):

Safe brake control (SBC) / SIL 3 / SILCL 3Безопасное отключение момента (STO)/SIL 3/SILCL 3

Температура окружающей среды:

От 0 °C до +50 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMCВ соответствии с директивой EU по машиностроениюВ соответствии с директивой EU по оборудованию низкого напряженияв соответствии с директивой EU RoHS

Относительная влажность воздуха:

От 5% до 90%

Технические характеристики

Пиковый ток, питание нагрузки:

8,4 A

Диагностическое покрытие:

97 %

Потребление тока, питание логики без зажимного тормоза:

0,5 A

Цифровые выходы:

PNP (положительное переключение)

Max. voltage drop from logic supply to brake output:

1,5 В

Интерфейс кодера 2, функция:

Incremental encoderSIN/COS encoder

Импеданс уставки входа:

70 кОм

Характеристики цифровых выходов:

Свободно конфигурируется в данных пределахБез гальванической развязкиDiagnostics outputs in some cases

Интерфейс синхронизации, функция:

Подсчет сигналов CW / CCW

Примечание по окружающей температуре:

Power must be reduced by 3% per K at ambient temperatures of oВer 40°C

Максимальная защита от короткого замыкания сети:

10 кА

Эффективный пиковый ток на фазу:

6 A

Количество диагностических выходов:

Элементы управления:

Опционально: устройство управления CDSB

Линейная частота:

От 48 до 62 Гц

Fieldbus интерфейс, протокол:

EtherCAT

Количество цифровых логических входов:

Интерфейс промышленной шины, скорость обмена данными:

100 Мбит/с

Допустимый диапазон, питание нагрузки:

-20 %/+15 %

Номинальный ток, питание нагрузки:

2,8 A

Импульсная энергия для тормозного резистора:

230 Ws

Выходная частота:

0 ... 599 Гц

Максимальный ток, цифровые выходы логики:

20 мА

Максимальный непрерывный выход внешнего тормозного резистора:

180 Вт

Номинальное рабочее напряжение, фазы:

Однофазный

Характеристики уставки входа:

Дифференциальные входыКонфигурируется для скорости в об./мин.Configurable for current/force

Максимальная длина кабеля двигателя без сетевого фильтра:

25 м

Диапазон входного напряжения AC:

100 ... 230 В

Интерфейс кодера, функция:

ENDAT 2.1 encoderENDAT 2.2 encoderHiperface encoderIncremental encoderSIN/COS encoderNikon

Количество скоростных коммутационных выходов:

Выходной интерфейс датчика перемещения, характеристики:

Максимальная выходная частота 1 МГц

Класс защиты:

IP20

Интерфейс Ethernet, функция:

Параметризация и ввод в эксплуатацию

Вход логической схемы:

PNP (положительное переключение)

Фильтр сетевого питания:

Встроенный

Интерфейс Ethernet, протокол:

DHCPFTPTCP/IP

Входной интерфейс датчика перемещения, характеристики:

max. 16348 ppr1 MHz maximum output frequency

Номинальная мощность контроллера:

350 Вт

Интервал проверки:

STO / up to 20 aSBC / 24 h

Номинальное напряжение, питание нагрузки DC:

320 В

Допустимый диапазон, напряжение для логики:

± 20 %

Fieldbus интерфейс, тип подключения:

2х разъем

Количество плавающих выходов переключения:

Режим работы контроллера:

Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation with record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuning

Количество цифровых выходов на 24 В DC:

Мощность тормозного импульса:

1,6 кВт

Дисплей:

Светодиод зеленый/желтый/красный

Обратите внимание на максимальную высоту установки:

From 1000 m, power reduction by 1% per 100 m

Характеристики логических входов:

Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки

Fieldbus интерфейс, технология подключения:

RJ45

Временное разрешение высокоскоростных коммутационных выходов:

1 мкс

Максимальный ток плавающих коммутационных выходов:

50 мА

Напряжение системы по EN 61800-5-1:

300 В

Аппаратная отказоустойчивость:

Количество скоростных логических входов:

Потребляемый ток для питания логики с блокировочным тормозом:

1,3 A

Рабочий диапазон Аналоговых входов:

± 10 В

Интерфейс процесса:

Интерполированный режим CSP, Интерполированный режим CSВ, Интерполированный режим CST, Режим ввода / вывода для 256 наборов позиций

Временное разрешение высокоскоростных логических входов:

1 мкс

Номинальное рабочее напряжение DC, питание логики:

24 В

Количество входов для датчика температуры двигателя:

Тормозящий резистор, внешний:

100 ... 160 Ом

Эффективный номинальной ток на фазу:

2 A

SFF Доля Безопасных Отказов:

99 %

Максимальное среднее напряжение в сети, DC:

395 В

Макс. длительного пикового тока:

2 с

Категория перенапряжения:

III

Активный PFC:

Нет

Номинальная мощность тормозного резистора (МЭК):

23 Вт

Максимальный выходной ток стояночного тормоза:

0,8 A

Коммуникационный профиль:

CiA402CoE (CANopen oВer EtherCAT)EoE (Ethernet oВer EtherCAT)FoE (File oВer EtherCAT)

Спецификация, цифровой вход:

Based on IEC 61131-2, type 3

Пиковая нагрузка:

1.000 Вт

Максимальная высота установки:

2000 м

Номинальное рабочее напряжение АС:

230 В

Типы сети:

TTTNIT

Количество безопасных 2-контактных входов:

Тормозящий резистор, встроенный:

100 Ohm

Диапазон выходного напряжения AC:

3x (0 – Input) В

Диапазон работы логических входов:

От -3 В до 30 В

Рабочий диапазон уставок входа:

± 10 В

Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода:

2,1 A

Количество аналоговых уставок входов:

Стандарты

Сертификационный департамент:

01/205/5640.00/18TÜВ Rheinland

Особенности материалов

Замечания по материалу:

Содержит PWIS веществаНе содержит медь и тефлон

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
