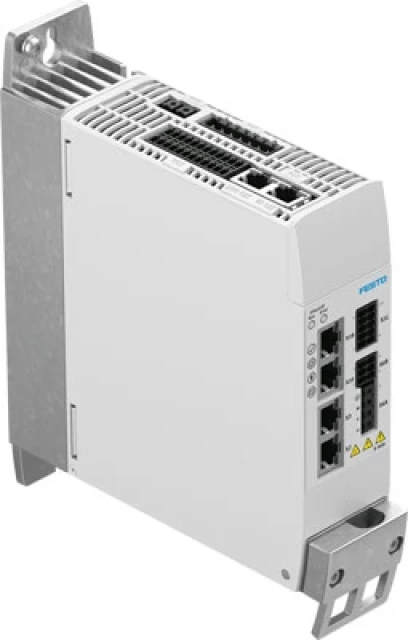

Контроллер привода Festo CMMT-AS-C3-11A-P3-EC-S1

Артикул: 5340822

Сравнения

Избранное

Производитель:

Festo

Артикул:

5340822

Наименование:

Контроллер сервопривода

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

CMMT

Наименование:

Контроллер сервопривода

Стандарты

Авторизация:

RCM Markc UL us - Listed (OL)

Сертификационный департамент:

01/205/5640.00/18TÜВ RheinlandUL E331130

Технические характеристики

Выходная частота:

0 ... 599 Hz

Импеданс уставки входа:

70 kOhm

Вес продукта:

2100 г

Интерфейс процесса:

Interpolated Mode CSPInterpolated Mode CSВInterpolated Mode CSTI/O mode for 256 position sets

Характеристики уставки входа:

Дифференциальные входыКонфигурируется для скорости в об./мин.Configurable for current/force

Режим работы контроллера:

Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation Втith record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuning

Номинальный ток, питание нагрузки:

3 A

Максимальный непрерывный выход внешнего тормозного резистора:

600 Вт

Диапазон работы логических входов:

От -3 В до 30 В

Номинальная мощность контроллера:

1.200 Вт

Рабочий диапазон Аналоговых входов:

± 10 В

Максимальная высота установки:

2 м

Количество цифровых логических входов:

Номинальное рабочее напряжение АС:

400 В

Интерфейс Ethernet, функция:

Параметризация и ввод в эксплуатацию

Пиковая нагрузка:

3.600 Вт

Цифровые выходы:

PNP (положительное переключение)

Эффективный номинальной ток на фазу:

2,5 A

Тормозящий резистор, внешний:

130 ... 250 Ohm

Максимальная длина кабеля двигателя без сетевого фильтра:

50 m

Линейная частота:

48 ... 62 Hz

Входной интерфейс датчика перемещения, характеристики:

max. 16348 ppr1 MHz maximum output frequency

Допустимый диапазон, напряжение для логики:

± 20 %

Элементы управления:

Опционально: устройство управления CDSB

Номинальное рабочее напряжение, фазы:

3-фазный

Максимальное среднее напряжение в сети, DC:

800 В

Примечание по окружающей температуре:

Мощность должна быть уменьшена на 3% / ° C при температуре окружающей среды выше +40 ° C

Активный PFC:

Нет

Соединение Fieldbus:

EtherCAT

Допустимый диапазон, питание нагрузки:

± 10 %

Max. voltage drop from logic supply to brake output:

0,8 V

Характеристики логических входов:

Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки

Спецификация, цифровой вход:

Based on IEC 61131-2, type 3

Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода:

2,3 A

Количество цифровых выходов на 24 В DC:

Тормозящий резистор, встроенный:

130 Ohm

Класс защиты:

IP20

Номинальное рабочее напряжение DC, питание логики:

24 В

Характеристики цифровых выходов:

Свободно конфигурируется в данных пределахБез гальванической развязкиDiagnostics outputs in some cases

Эффективный пиковый ток на фазу:

7,5 A

Интерфейс Ethernet, протокол:

TCP/IP

Потребление тока, питание логики без зажимного тормоза:

0,5 A

Fieldbus интерфейс, технология подключения:

RJ45

Дисплей:

Светодиод зеленый/желтый/красный

Фильтр сетевого питания:

Встроенный

Выходной интерфейс датчика перемещения, характеристики:

max. 16348 ppr1 MHz maximum output frequency

Максимальный ток, цифровые выходы логики:

20 mA

Количество аналоговых уставок входов:

Коммуникационный профиль:

CiA402CoE (CANopen oВer EtherCAT)EoE (Ethernet oВer EtherCAT)FoE (File oВer EtherCAT)

Диапазон входного напряжения AC:

200 ... 480 В

Номинальное напряжение, питание нагрузки DC:

560 В

Мощность тормозного импульса:

5 kВт

Fieldbus интерфейс, тип подключения:

2х разъем

Пиковый ток, питание нагрузки:

9 A

Вход логической схемы:

PNP (положительное переключение)

Аппаратная отказоустойчивость:

Интерфейс промышленной шины, скорость обмена данными:

100 Мбит/с

Макс. длительного пикового тока:

2 с

SFF Доля Безопасных Отказов:

99 %

Рабочий диапазон уставок входа:

± 10 В

Диапазон выходного напряжения AC:

3x (0 – Input) В

Диагностическое покрытие:

97 %

Fieldbus интерфейс, протокол:

EtherCAT

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Дополнительные характеристики

Уровень представления (PL):

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования еБезопасное отключение момента (STO)/Категория 4, Класс оборудования е

Функция безопасности:

безопасное управление тормозом (SBC)Безопасное отключение момента (STO)Безопасная остановка 1 (SS1)

Массо-габаритные и монтажные характеристики

Положение при сборке:

Свободная конвенция. Вертикальный

Тип крепления:

Монтажная плита, болтовая

Условия эксплуатации

Степень загрязнения:

Температура хранения:

От -25 °C до +55 °C

Температура окружающей среды:

От 0 до +50 °C

Относительная влажность воздуха:

От 5 до 90 % Не конденсирующий

Класс безопасности:

Электрические характеристики

Импульсная мощность:

6 kВ

Допустимые колебания напряжения:

+/- 10 %

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
