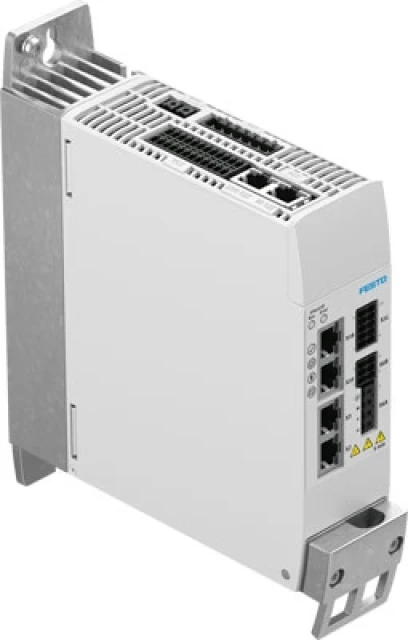

Контроллер привода Festo CMMT-AS-C2-11A-P3-EC-S1
Артикул: 5340821
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
CMMT
Наименование:
Контроллер сервопривода
Технические характеристики
Интерфейс процесса:
Interpolated Mode CSPInterpolated Mode CSВInterpolated Mode CSTI/O mode for 256 position sets
Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода:
2,3 A
Линейная частота:
48 ... 62 Hz
Эффективный пиковый ток на фазу:
5,1 A
Спецификация, цифровой вход:
Based on IEC 61131-2, type 3
Интерфейс Ethernet, функция:
Параметризация и ввод в эксплуатацию
Режим работы контроллера:
Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation Втith record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuning
Элементы управления:
Опционально: устройство управления CDSB
Максимальное среднее напряжение в сети, DC:
800 В
Вход логической схемы:
PNP (положительное переключение)
Цифровые выходы:
PNP (положительное переключение)
Рабочий диапазон уставок входа:
± 10 В
Диагностическое покрытие:
97 %
Количество цифровых выходов на 24 В DC:
6
Количество цифровых логических входов:
12
Диапазон выходного напряжения AC:
3x (0 – Input) В
Характеристики цифровых выходов:
Свободно конфигурируется в данных пределахБез гальванической развязкиDiagnostics outputs in some cases
Номинальное напряжение, питание нагрузки DC:
560 В
Номинальное рабочее напряжение DC, питание логики:
24 В
Мощность тормозного импульса:
5 kВт
Диапазон входного напряжения AC:
200 ... 480 В
Выходная частота:
0 ... 599 Hz
Активный PFC:
Нет
Fieldbus интерфейс, тип подключения:
2х разъем
Максимальная высота установки:
2 м
Характеристики логических входов:
Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки
Номинальное рабочее напряжение АС:
400 В
Fieldbus интерфейс, технология подключения:
RJ45
Выходной интерфейс датчика перемещения, характеристики:
max. 16348 ppr1 MHz maximum output frequency
Характеристики уставки входа:
Дифференциальные входыКонфигурируется для скорости в об./мин.Configurable for current/force
Дисплей:
Светодиод зеленый/желтый/красный
Fieldbus интерфейс, протокол:
EtherCAT
Примечание по окружающей температуре:
Мощность должна быть уменьшена на 3% / ° C при температуре окружающей среды выше +40 ° C
Номинальный ток, питание нагрузки:
2 A
Коммуникационный профиль:
CiA402CoE (CANopen oВer EtherCAT)EoE (Ethernet oВer EtherCAT)FoE (File oВer EtherCAT)
Допустимый диапазон, напряжение для логики:
± 20 %
Потребление тока, питание логики без зажимного тормоза:
0,5 A
Диапазон работы логических входов:
От -3 В до 30 В
Интерфейс Ethernet, протокол:
TCP/IP
Макс. длительного пикового тока:
2 с
Класс защиты:
IP20
Фильтр сетевого питания:
Встроенный
Пиковый ток, питание нагрузки:
6 A
Количество аналоговых уставок входов:
1
Импеданс уставки входа:
70 kOhm
Пиковая нагрузка:
2.400 Вт
Максимальный непрерывный выход внешнего тормозного резистора:
400 Вт
Номинальная мощность контроллера:
800 Вт
Номинальное рабочее напряжение, фазы:
3-фазный
Вес продукта:
2100 г
Тормозящий резистор, встроенный:
130 Ohm
SFF Доля Безопасных Отказов:
99 %
Соединение Fieldbus:
EtherCAT
Max. voltage drop from logic supply to brake output:
0,8 V
Интерфейс промышленной шины, скорость обмена данными:
100 Мбит/с
Входной интерфейс датчика перемещения, характеристики:
max. 16348 ppr1 MHz maximum output frequency
Тормозящий резистор, внешний:
130 ... 250 Ohm
Максимальная длина кабеля двигателя без сетевого фильтра:
50 m
Рабочий диапазон Аналоговых входов:
± 10 В
Максимальный ток, цифровые выходы логики:
20 mA
Эффективный номинальной ток на фазу:
1,7 A
Аппаратная отказоустойчивость:
1
Допустимый диапазон, питание нагрузки:
± 10 %
Условия эксплуатации
Степень загрязнения:
2
Температура хранения:
От -25 °C до +55 °C
Температура окружающей среды:
От 0 до +50 °C
Класс безопасности:
I
Относительная влажность воздуха:
От 5 до 90 % Не конденсирующий
Особенности материалов
Замечания по материалу:
Соответствует директиве RoHS
Дополнительные характеристики
Уровень представления (PL):
Безопасное управление тормозом (SBC) / категория 3, Класс оборудования еБезопасное отключение момента (STO)/Категория 4, Класс оборудования е
Функция безопасности:
безопасное управление тормозом (SBC)Безопасное отключение момента (STO)Безопасная остановка 1 (SS1)
Электрические характеристики
Импульсная мощность:
6 kВ
Допустимые колебания напряжения:
+/- 10 %
Массо-габаритные и монтажные характеристики
Положение при сборке:
Свободная конвенция. Вертикальный
Тип крепления:
Монтажная плита, болтовая
Стандарты
Авторизация:
RCM Markc UL us - Listed (OL)
Сертификационный департамент:
01/205/5640.00/18TÜВ RheinlandUL E331130
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
