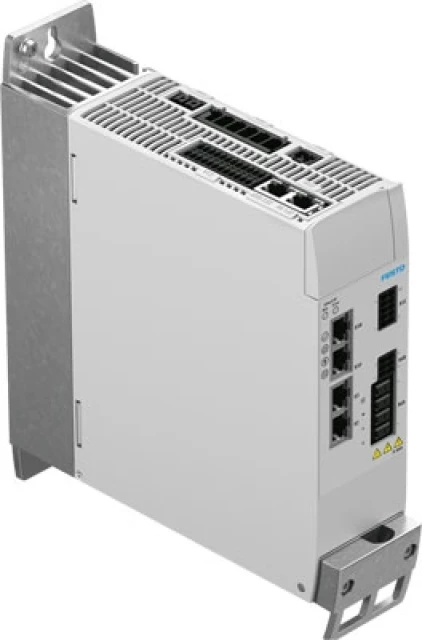

Контроллер привода Festo CMMT-AS-C3-11A-P3-EP-S1

Артикул: 5340827

Сравнения

Избранное

Производитель:

Festo

Артикул:

5340827

Наименование:

Сервопривод

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

CMMT

Наименование:

Сервопривод

Стандарты

Сертификационный департамент:

TÜВ Rheinland 01/205/5640.00/18, UL E331130

Соответствует стандарту:

EN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1

Авторизация:

RCM Mark, c UL us - Listed (OL)

Основан на стандарте:

EN 50581, EN 60204-1, EN 61508-1, EN 61508-2, EN 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800-2, EN 62061

Технические характеристики

Количество опрашиваемых выходов:

Напряжение системы по EN 61800-5-1:

300 В

Количество безопасных 2-контактных входов:

Максимальный ток, цифровые выходы логики:

20 мА

Пиковая нагрузка:

3600 Вт

Эффективный пиковый ток на фазу:

7,5 A

Диагностическое покрытие:

97 %

Межсетевой интерфейс, технология подключения:

RJ45

Входной интерфейс датчика перемещения, характеристики:

1 МГц максимальная выходная частота, максимально 16384 ppr

Тормозящий резистор, встроенный:

130 Ом

Допустимый диапазон, питание нагрузки:

± 10 %

Соединение Fieldbus:

EtherNet/IP

Характеристики цифровых выходов:

Свободно конфигурируется в данных пределах, без гальванической развязки, диагностика выходов в некоторых случаях

Номинальное напряжение, питание нагрузки DC:

560 В

SFF Доля Безопасных Отказов:

99 %

Максимальная длина кабеля двигателя без сетевого фильтра:

50 м

Количество скоростных коммутационных выходов:

Количество плавающих переключающих выходов:

Тормозящий резистор, внешний:

130 Ом до 250 Ом

Максимальный выходной ток стояночного тормоза:

1 A

Количество входов для датчика температуры двигателя:

Количество аналоговых уставок входов:

Характеристики логических входов:

Свободно конфигурируется в данных пределах, безопасность входов в некоторых случаях, без гальванической развязки

Временное разрешение высокоскоростных логических входов:

1 мкс

Интерфейс энкодера 2, функция:

Инкрементальный энкодер, SIN/COS энкодер

Пиковый ток, питание нагрузки:

9 A

Максимальное среднее напряжение в сети:

800 В DC

Интерфейс Ethernet, протокол:

TCP/IP

Коммуникационный профиль:

DriВeProfile

Выходная частота:

От 0 до 599 Гц

Спецификация, цифровой вход:

По IEC 61131-2, тип 3

Характеристики уставки входа:

Дифференциальные входы, конфигурируется для скорости в об/мин, конфигурируемый для силы тока

Мощность тормозного импульса:

5 кВт

Цифровые выходы:

PNP (положительное переключение)

Максимум длительного пикового тока:

2 с

Количество цифровых логических входов:

Допустимый диапазон, напряжение для логики:

± 20 %

Эффективный номинальной ток на фазу:

2,5 A

Импульсная энергия для тормозного резистора:

850 Вт·с

Количество цифровых выходов на 24 В DC:

Активный PFC:

Нет

Межсетевой интерфейс, протокол:

EtherNet/IP

Режим работы контроллера:

Каскадный контроллер, P контроллер позиционирования, PI контроллер скорости, PI регулятор тока для F или M, работа профиля с записью и прямым режимом, интерполированный режим через полевую шину, инхронизированные режимы работы, самонаводящийся, наладка, автотюнинг

Интерфейс промышленной шины, скорость обмена данными:

100 Мбит/с

Линейная частота:

От 48 Гц до 62 Гц

Аппаратная отказоустойчивость:

Номинальная мощность контроллера:

1200 Вт

Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода:

2,3 A

Номинальный ток, питание нагрузки:

3 A

Потребление тока, питание логики без зажимного тормоза:

0,5 A

Номинальное рабочее напряжение, фазы:

Трехфазный

Диапазон входного напряжения:

От 400 В до 480 В AC

Количество скоростных логических входов:

Элементы управления:

Опционально: устройство управления CDSB

Диапазон выходного напряжения AC:

3x (0 – Input) В

Максимальное падение напряжения от логического источника питания к выходу тормоза:

0,8 В

Рабочий диапазон уставок входа:

± 10 В

Потребляемый ток для питания логики с блокировочным тормозом:

1,5 A

Дисплей:

Светодиод зеленый/желтый/красный

Фильтр сетевого питания:

Встроенный

Номинальное рабочее напряжение DC, питание логики:

24 В

Примечание по окружающей температуре:

Мощность должна быть уменьшена на 3 %/° C при температуре окружающей среды выше 40 ° C

Межсетевой интерфейс, тип подключения:

2х разъем

Класс защиты:

IP20

Номинальное рабочее напряжение АС:

400 В

Интерфейс процесса:

Приводы с регулируемой скоростью, приводы с функцией позиционирования

Временное разрешение высокоскоростных коммутационных выходов:

1 мкс

Максимальный непрерывный выход внешнего тормозного резистора:

600 Вт

Максимальная защита от короткого замыкания сети:

10 кА

Тип сети:

TT, TN, IT

Интерфейс Ethernet, функция:

Параметризация и ввод в эксплуатацию

Примечание по максимальной высоте установки:

От 1000 м, снижение мощности на 1% на 100 м

Номинальная мощность тормозного резистора:

48 Вт

Рабочий диапазон Аналоговых входов:

± 10 В

Максимальная высота установки:

2000 м

Интерфейс синхронизации, функция:

Эмуляция кодировщика A/B/Z, вход кодировщмка A/B/Z, импульс / сигналы направления CLK/DIR, подсчет сигналов CW/CCW

Диапазон работы логических входов:

От -3 В до 30 В

Импеданс уставки входа:

70 кОм

Интерфейс энкодера, функция:

ENDAT 2.1 энкодер, ENDAT 2.2 энкодер, Гиперфейс энкодер, Инкрементальный энкодер, Nikon,SIN/COS энкодер

Категория перенапряжения:

III

Максимальный ток плавающих коммутационных выходов:

50 мА

Уровень целостности безопасности:

Безопасное прерывание контроля (SBC) / SIL 3 / SILCL 3, Безопасное отключение момента (STO)/SIL 3/SILCL 6

Вход логической схемы:

PNP (положительное переключение)

Условия эксплуатации

Степень загрязнения:

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU по машиностроению, в соответствии с директивой EU по оборудованию низкого напряжения, в соответствии с директивой EU RoHS

Температура хранения:

От -25 °C до +55 °C

Температура окружающей среды:

От 0 °C до +50 °C

Класс безопасности:

Относительная влажность воздуха:

От 5 до 90 %, не конденсирующий

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Электрические характеристики

Номинальное рабочее напряжение:

400 В АС

Допустимые колебания напряжения:

+/- 10 %

Импульсная мощность:

6 кВ

Массо-габаритные и монтажные характеристики

Положение при сборке:

Свободная конвенция, вертикальный

Тип крепления:

Монтажная плита, болтовая

Вес:

2100 г

Дополнительные характеристики

Уровень представления (PL):

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования Е, Безопасное отключение момента (STO)/Категория 4, Класс оборудования Е

Функция безопасности:

Безопасное управление тормозом (SBC), безопасное отключение момента (STO),безопасная остановка 1 (SS1)
