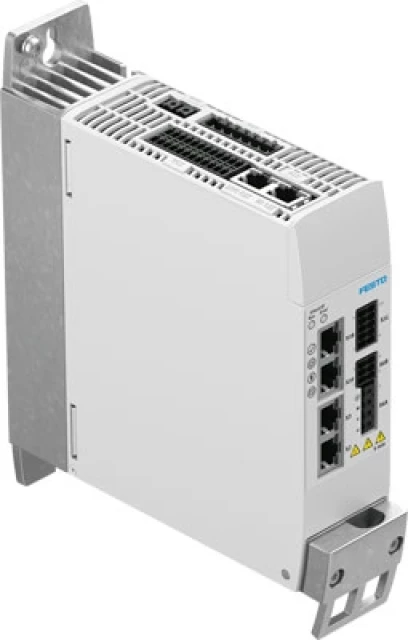

Контроллер привода Festo CMMT-AS-C5-11A-P3-EC-S1

Артикул: 5340823

Сравнения

Избранное

Производитель:

Festo

Артикул:

5340823

Наименование:

Контроллер сервопривода

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Контроллер сервопривода

Серия товара:

CMMT

Дополнительные характеристики

Функция безопасности:

безопасное управление тормозом (SBC)Безопасное отключение момента (STO)Безопасная остановка 1 (SS1)

Уровень представления (PL):

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования еБезопасное отключение момента (STO)/Категория 4, Класс оборудования е

Условия эксплуатации

Относительная влажность воздуха:

От 5 до 90 % Не конденсирующий

Класс безопасности:

Температура хранения:

От -25 °C до +55 °C

Температура окружающей среды:

От 0 до +50 °C

Степень загрязнения:

Массо-габаритные и монтажные характеристики

Тип крепления:

Монтажная плита, болтовая

Положение при сборке:

Свободная конвенция. Вертикальный

Электрические характеристики

Допустимые колебания напряжения:

+/- 10 %

Импульсная мощность:

6 kВ

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Технические характеристики

Диапазон выходного напряжения AC:

3x (0 – Input) В

Максимальная высота установки:

2 м

Fieldbus интерфейс, технология подключения:

RJ45

Эффективный номинальной ток на фазу:

5 A

Допустимый диапазон, питание нагрузки:

± 10 %

Максимальное среднее напряжение в сети, DC:

800 В

Количество цифровых выходов на 24 В DC:

Цифровые выходы:

PNP (положительное переключение)

Fieldbus интерфейс, тип подключения:

2х разъем

Количество цифровых логических входов:

Импеданс уставки входа:

70 kOhm

Тормозящий резистор, встроенный:

130 Ohm

Вход логической схемы:

PNP (положительное переключение)

Максимальный непрерывный выход внешнего тормозного резистора:

1200 Вт

Рабочий диапазон уставок входа:

± 10 В

Мощность тормозного импульса:

5 kВт

Количество аналоговых уставок входов:

Диапазон работы логических входов:

От -3 В до 30 В

Пиковый ток, питание нагрузки:

18 A

Аппаратная отказоустойчивость:

Интерфейс процесса:

Interpolated Mode CSPInterpolated Mode CSВInterpolated Mode CSTI/O mode for 256 position sets

Фильтр сетевого питания:

Встроенный

Интерфейс промышленной шины, скорость обмена данными:

100 Мбит/с

Активный PFC:

Нет

Номинальное рабочее напряжение, фазы:

3-фазный

Элементы управления:

Опционально: устройство управления CDSB

Диапазон входного напряжения AC:

200 ... 480 В

Интерфейс Ethernet, протокол:

TCP/IP

Рабочий диапазон Аналоговых входов:

± 10 В

Соединение Fieldbus:

EtherCAT

Макс. длительного пикового тока:

2 с

Максимальная длина кабеля двигателя без сетевого фильтра:

50 m

Максимальный ток, цифровые выходы логики:

20 mA

Тормозящий резистор, внешний:

80 ... 130 Ohm

Fieldbus интерфейс, протокол:

EtherCAT

Выходной интерфейс датчика перемещения, характеристики:

max. 16348 ppr1 MHz maximum output frequency

Примечание по окружающей температуре:

Мощность должна быть уменьшена на 3% / ° C при температуре окружающей среды выше +40 ° C

Входной интерфейс датчика перемещения, характеристики:

max. 16348 ppr1 MHz maximum output frequency

Спецификация, цифровой вход:

Based on IEC 61131-2, type 3

Номинальное напряжение, питание нагрузки DC:

560 В

SFF Доля Безопасных Отказов:

99 %

Номинальное рабочее напряжение АС:

400 В

Класс защиты:

IP20

Потребление тока, питание логики без зажимного тормоза:

0,5 A

Характеристики уставки входа:

Дифференциальные входыКонфигурируется для скорости в об./мин.Configurable for current/force

Номинальное рабочее напряжение DC, питание логики:

24 В

Выходная частота:

0 ... 599 Hz

Диагностическое покрытие:

97 %

Характеристики цифровых выходов:

Свободно конфигурируется в данных пределахБез гальванической развязкиDiagnostics outputs in some cases

Дисплей:

Светодиод зеленый/желтый/красный

Пиковая нагрузка:

7.500 Вт

Max. voltage drop from logic supply to brake output:

1 V

Номинальная мощность контроллера:

2.500 Вт

Линейная частота:

48 ... 62 Hz

Эффективный пиковый ток на фазу:

15 A

Номинальный ток, питание нагрузки:

6 A

Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода:

2,7 A

Допустимый диапазон, напряжение для логики:

± 20 %

Коммуникационный профиль:

CiA402CoE (CANopen oВer EtherCAT)EoE (Ethernet oВer EtherCAT)FoE (File oВer EtherCAT)

Интерфейс Ethernet, функция:

Параметризация и ввод в эксплуатацию

Режим работы контроллера:

Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation Втith record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuning

Вес продукта:

2200 г

Характеристики логических входов:

Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки

Стандарты

Сертификационный департамент:

01/205/5640.00/18TÜВ RheinlandUL E331130

Авторизация:

RCM Markc UL us - Listed (OL)

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
