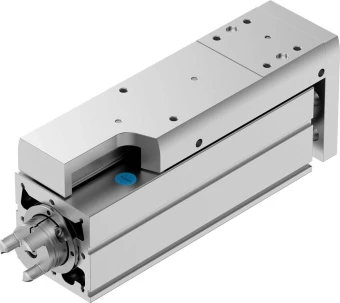

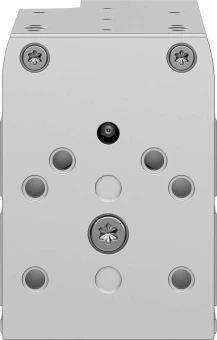

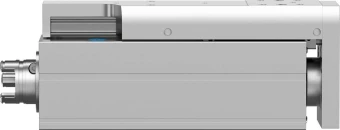

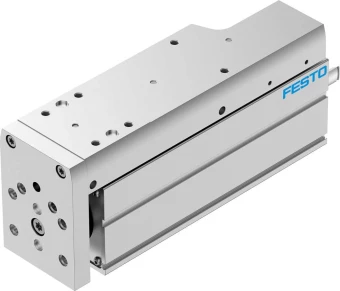

Мини-суппорт Festo EGSC-BS-KF-60-125-12P
Артикул: 8048364
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
EGSC
Наименование:
Мини-суппорт
Особенности материалов
Материал каретки:
Катанная подшипниковая сталь
Материал траверсы:
Анодированный алюминий
Материал направляющей рейки:
Катанная подшипниковая сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал гайки шпинделя:
Катанная подшипниковая сталь
Материал корпуса:
Анодированный алюминий
Материал шпинделя:
Катанная подшипниковая сталь
Технические характеристики
Максимальная скорость:
0,6 м/с
Справочное значение, характеристики движения:
5.000 км
Реверсивный люфт:
150 мкм
Точность повторения:
±0,015 мм
Тип конструкции:
Электрический мини-суппортС шарико-винтовой передачей
Резерв хода:
0 мм
Уровень звукового давления:
55 дБ(А)
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальный момент Mz (нагрузка на траверсу):
12 Нм
Шаг шпинделя:
12 мм/об
Интервалы обслуживания:
Смазка на весь срок службы
Определение позиции:
Для герконов
Рабочий цикл:
100%
Максимальный момент My:
43,13 Нм
Максимальное ускорение:
15 м/с²
Значение динамической базовой нагрузки винтового привода:
4.600 Н
Рабочий ход:
125 мм
Массовый момент инерции JH на метр хода:
0,27076 кгсм²/м
Код интерфейса, привод:
T42
Тип мотора:
Шаговый моторСервомотор
Значение динамической базовой нагрузки линейной направляющей:
13.400 Н
Значение статистической базовой нагрузки винтового привода:
8.500 Н
Тип шпинделя:
Шарико-винтовая передача
Массовый момент инерции JL на кг нагрузки:
0,03648 кгсм²/кг
Максимальное радиальное усилие на приводном валу:
420 Н
Максимальное усилие подачи Fx:
345 Н
Тарировка:
Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки
Класс защиты:
IP40
Максимальный Момент My (нагрузка на траверсу):
6 Нм
Фиксированное значение статистической базовой нагрузки подшипника:
7.000 Н
Максимальный момент Mz:
43,13 Нм
Максимальный момент Mx:
39,5 Нм
Массовый момент инерции, JO:
0,08386 кгсм²
Максимальный момент Mz на консоли:
12 Нм
Значение статистической базовой нагрузки линейной направляющей:
26.900 Н
Коэффициент подачи:
12 мм/об
Диаметр шпинделя:
12 мм
Фиксированное значение динамической базовой нагрузки подшипника:
13.321 Н
Массо-габаритные и монтажные характеристики
Перемещаемая масса при ходе 0 мм:
675 г
Размер:
60
Положение при сборке:
Любое
Дополнительный коэффициент массы на 10 мм хода:
40 г
Базовый вес на 0 мм хода:
1.555 г
Вес:
2.742 г
Тип крепления:
С внутренней резьбойс центрирующей втулкойС цилиндрическим штифтомС принадлежностями
Дополнительный вес на 10 мм хода:
95 г
Условия эксплуатации
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Температура окружающей среды:
От 0 °C до +50 °C
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
