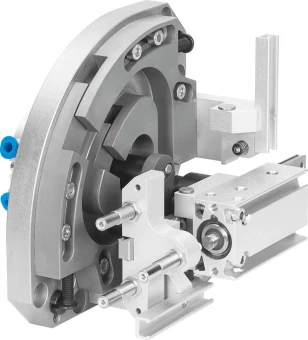

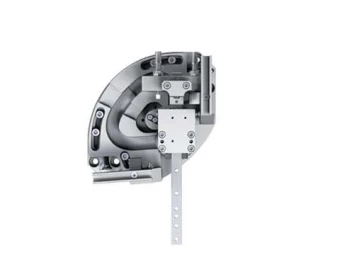

Модуль перемещения Festo HSW-16-AP-AW
Артикул: 562561
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
HSW
Наименование:
Модуль перемещения
Массо-габаритные и монтажные характеристики
Положение при сборке:
Любое
Размер:
16
Вес:
5.500 г
Тип крепления:
Со сквозным отверстием и центрирующей втулкой
Технические характеристики
Максимальный линейный ход при повороте на 90°:
175/175 мм
Минимальное время цикла:
1 с
Демпфирование:
CC: амортизаторы с обеих сторонПлавная характеристика
Рабочий ход:
От 20 до 35 мм
Максимальный момент Mx:
2,5 Нм
Точность повторения, крайние позиции:
+/-0,02 мм
Максимальный момент My:
2,5 Нм
Определение позиции:
Для герконов
ход Z:
80 ... 100 мм
Максимальное усилие в направлении Y:
50 Н
Тип конструкции:
линейная направляющая плюс поворотный подшипникПоворотный приводПоследовательность перемещения по направляющей
Максимальная эффективная нагрузка:
1,5 кг
Присоединение 2:
M5
Максимальный Z-ход, позиция ожидания:
25 мм
Теоретическое усилие при 6 бар:
55 Н
Максимальный момент Mz:
2,5 Нм
Пневматическое подключение, позиция ожидания:
M5
Условия эксплуатации
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда:
Сжатый воздух и вода
Температура окружающей среды:
От 0 °C до +60 °C
Особенности материалов
Материал регулировочного винта:
Легированная сталь
Материал перемычки:
Алюминиевый сплавАнодированный
Материал шлицевой направляющей плиты:
Сталь с поверхностной закалкойЗакаленный
Материал упоров:
Легированная сталь
Материал крестообразной направляющей:
Закаленная сталь
Материал поворотного рычага:
Сталь с поверхностной закалкойПолированный
Материал пружинной детали:
Легированная сталь
Материал скобы:
Алюминиевый сплавАнодированный
Материал монтажной плиты:
Алюминиевый сплавАнодированный
Материал рейки датчика:
Алюминиевый сплавАнодированный
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
