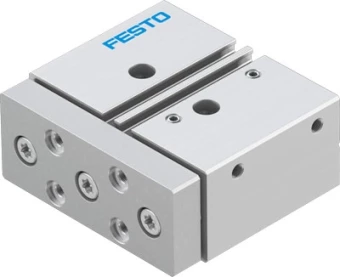

Пневмоцилиндр с направляющими Festo DFM-20-20-P-A-KF
Артикул: 170915
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Пневмоцилиндр с направляющими
Тип оборудования:
Пневмоцилиндры
Серия товара:
DFM
Особенности материалов
Материал корпуса:
Алюминиевый сплав
Замечания по материалу:
Соответствует директиве RoHS
Материал крышки:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Дополнительные характеристики
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
46 Н
Расстояние центра тяжести от нагрузки до траверсы:
50 мм
Центр тяжести перемещаемой массы как функция хода:
17,5 мм
Максимальный допустимый момент нагрузки Мх как функция хода:
2,43 Нм
Условия эксплуатации
Максимальное рабочее давление:
10 бар
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды:
От -5 °C до +60 °C
Минимальное рабочее давление:
2 бар
Массо-габаритные и монтажные характеристики
Тип присоединения на входе:
Внутренняя резьба
Перемещаемая масса:
376 г
Вес:
747 г
Альтернативные соединения:
См. чертеж
Тип резьбы:
M
Положение при сборке:
Любое
Технические характеристики
Ход:
20 мм
Максимальный момент Mx, статический:
14,79 Нм
Режим работы привода:
Yoke
Определение позиции:
При помощи датчиков положения
Максимальная скорость:
0,8 м/с
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Тип действия:
Двусторонний
Тип штока:
Односторонний
Демпфирование:
Нерегулируемое
Максимальное усилие Fz статическое:
510 Н
Теоретическое усилие при 6 бар, обратный ход:
141 Н
Расположение демпфирования:
Упругие кольца с двух сторон
Максимальный момент My:
4,49 Нм
Максимальный момент My, статический:
5,61 Нм
Максимальное усилие Fz:
408 Н
Максимальное усилие Fy статическое:
510 Н
Максимальное усилие Fy:
408 Н
Энергия удара в крайних положениях:
0,2 Нм
Тип конструкции:
Направляющая
Присоединение:
M5
Максимальный момент Mz, статический:
5,61 Нм
Максимальный момент Mx:
11,84 Нм
Максимальный момент Mz:
4,49 Нм
Диаметр поршня:
20 мм
Теоретическое усилие при 6 бар, прямой ход:
188 Н
