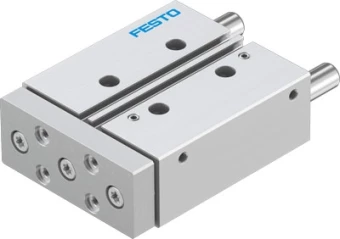

Пневмоцилиндр с направляющими Festo DFM-20-50-P-A-KF
Артикул: 170919
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Тип оборудования:
Пневмоцилиндры
Серия товара:
DFM
Наименование:
Пневмоцилиндр с направляющими
Условия эксплуатации
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Температура окружающей среды:
От -5 °C до +60 °C
Минимальное рабочее давление:
2 бар
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Максимальное рабочее давление:
10 бар
Особенности материалов
Замечания по материалу:
Соответствует директиве RoHS
Материал крышки:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал корпуса:
Алюминиевый сплав
Массо-габаритные и монтажные характеристики
Альтернативные соединения:
См. чертеж
Перемещаемая масса:
512 г
Тип резьбы:
M
Положение при сборке:
Любое
Вес:
1064 г
Тип присоединения на входе:
Внутренняя резьба
Технические характеристики
Максимальный момент My, статический:
18,87 Нм
Теоретическое усилие при 6 бар, обратный ход:
141 Н
Максимальная скорость:
0,8 м/с
Максимальное усилие Fy статическое:
1020 Н
Максимальный момент Mx, статический:
29,58 Нм
Тип штока:
Односторонний
Присоединение:
M5
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Теоретическое усилие при 6 бар, прямой ход:
188 Н
Максимальный момент My:
15,11 Нм
Расположение демпфирования:
Упругие кольца с двух сторон
Максимальное усилие Fy:
817 Н
Демпфирование:
Нерегулируемое
Максимальный момент Mz:
15,11 Нм
Режим работы привода:
Yoke
Тип конструкции:
Направляющая
Диаметр поршня:
20 мм
Определение позиции:
При помощи датчиков положения
Максимальное усилие Fz статическое:
1020 Н
Энергия удара в крайних положениях:
0,2 Нм
Тип действия:
Двусторонний
Максимальный момент Mz, статический:
18,87 Нм
Максимальное усилие Fz:
817 Н
Максимальный момент Mx:
23,69 Нм
Ход:
50 мм
Дополнительные характеристики
Расстояние центра тяжести от нагрузки до траверсы:
50 мм
Центр тяжести перемещаемой массы как функция хода:
38,5 мм
Максимальный допустимый момент нагрузки Мх как функция хода:
4,23 Нм
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
102 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
