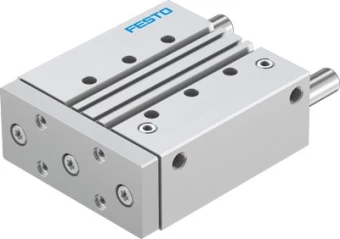

Пневмоцилиндр с направляющими Festo DFM-50-100-P-A-KF
Артикул: 170949
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Тип оборудования:
Пневмоцилиндры
Серия товара:
DFM
Наименование:
Пневмоцилиндр с направляющими
Массо-габаритные и монтажные характеристики
Тип резьбы:
G
Положение при сборке:
Любое
Альтернативные соединения:
См. чертеж
Перемещаемая масса:
2425 г
Вес:
5068 г
Тип присоединения на входе:
Внутренняя резьба
Технические характеристики
Максимальная скорость:
0,6 м/с
Максимальный момент Mz:
47,58 Нм
Максимальный момент Mz, статический:
51,2 Нм
Максимальное усилие Fz статическое:
1600 Н
Максимальный момент Mx:
81,79 Нм
Тип конструкции:
Направляющая
Максимальный момент My:
47,58 Нм
Диаметр поршня:
50 мм
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальный момент My, статический:
51,2 Нм
Теоретическое усилие при 6 бар, прямой ход:
1178 Н
Максимальное усилие Fz:
1487 Н
Демпфирование:
Нерегулируемое
Максимальный момент Mx, статический:
88 Нм
Режим работы привода:
Yoke
Определение позиции:
При помощи датчиков положения
Присоединение:
1/4
Тип действия:
Двусторонний
Тип штока:
Односторонний
Теоретическое усилие при 6 бар, обратный ход:
1057 Н
Расположение демпфирования:
Упругие кольца с двух сторон
Максимальное усилие Fy статическое:
1600 Н
Ход:
100 мм
Максимальное усилие Fy:
1487 Н
Энергия удара в крайних положениях:
1 Нм
Условия эксплуатации
Температура окружающей среды:
От -5 °C до +60 °C
Минимальное рабочее давление:
1 бар
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Максимальное рабочее давление:
10 бар
Особенности материалов
Материал крышки:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу:
Соответствует директиве RoHS
Материал корпуса:
Алюминиевый сплав
Дополнительные характеристики
Центр тяжести перемещаемой массы как функция хода:
65,6 мм
Максимальный допустимый момент нагрузки Мх как функция хода:
14,76 Нм
Расстояние центра тяжести от нагрузки до траверсы:
50 мм
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
214 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
