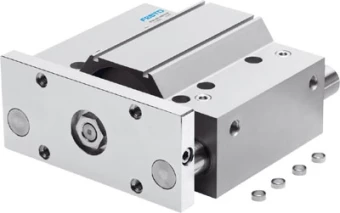

Пневмоцилиндр с направляющими Festo DFM-80-200-P-A-KF
Артикул: 170966
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Пневмоцилиндр с направляющими
Тип оборудования:
Пневмоцилиндры
Серия товара:
DFM
Условия эксплуатации
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Максимальное рабочее давление:
10 бар
Температура окружающей среды:
От -5 °C до +60 °C
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Минимальное рабочее давление:
0,5 бар
Массо-габаритные и монтажные характеристики
Альтернативные соединения:
См. чертеж
Тип присоединения на входе:
Внутренняя резьба
Тип резьбы:
G
Перемещаемая масса:
5861 г
Вес:
13214 г
Положение при сборке:
Любое
Особенности материалов
Материал корпуса:
Алюминиевый сплав
Материал крышки:
Алюминиевый сплав
Замечания по материалу:
Соответствует директиве RoHS
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Дополнительные характеристики
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
277 Н
Центр тяжести перемещаемой массы как функция хода:
115,2 мм
Расстояние центра тяжести от нагрузки до траверсы:
125 мм
Максимальный допустимый момент нагрузки Мх как функция хода:
21,5 Нм
Технические характеристики
Демпфирование:
Нерегулируемое
Максимальное усилие Fy статическое:
3120 Н
Максимальный момент Mx:
158,67 Нм
Энергия удара в крайних положениях:
0,75 Нм
Максимальный момент My:
100,35 Нм
Максимальное усилие Fz:
2048 Н
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Теоретическое усилие при 6 бар, прямой ход:
3016 Н
Максимальный момент Mx, статический:
241,8 Нм
Максимальное усилие Fy:
2048 Н
Ход:
200 мм
Максимальный момент My, статический:
152,9 Нм
Тип штока:
Односторонний
Максимальный момент Mz, статический:
152,9 Нм
Тип конструкции:
Направляющая
Максимальное усилие Fz статическое:
3120 Н
Режим работы привода:
Yoke
Теоретическое усилие при 6 бар, обратный ход:
2827 Н
Расположение демпфирования:
Упругие кольца с двух сторон
Определение позиции:
При помощи датчиков положения
Диаметр поршня:
80 мм
Присоединение:
3/8
Максимальная скорость:
0,4 м/с
Максимальный момент Mz:
100,35 Нм
Тип действия:
Двусторонний
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
