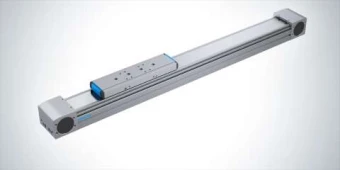

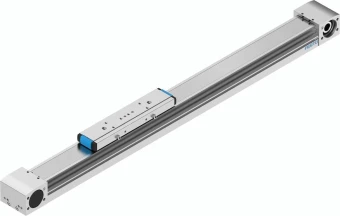

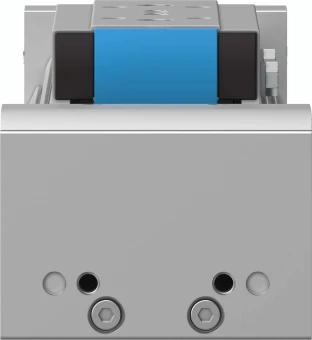

Приводы с зубчатым ремнем Festo ELGA-TB-KF-70-500-0H
Артикул: 8041853
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
ELGA
Наименование:
Приводы с зубчатым ремнем
Технические характеристики
Рабочий цикл:
100%
Максимальный момент Mz:
132 Нм
Максимальный приводной момент:
5,02 Нм
Массовый момент инерции JL на кг нагрузки:
2,05 кгсм²/кг
Максимальное ускорение:
50 м/с²
Точность повторения:
±0,08 мм
Движущий момент на холостом ходу:
0,6 Нм
Максимальное усилие Fz:
1.850 Н
Шаг зубчатого ремня:
3 мм
Рабочий ход:
500 мм
Максимальное сопротивление в холостом режиме:
41,9 Н
Максимальное усилие подачи Fx:
350 Н
Максимальное усилие Fy:
1.500 Н
Моменты инерции сечения 2-ой степени Iy:
146,05×10³ мм4
Тип конструкции:
Электромеханический линейный приводС зубчатым ремнем
Метод измерения:
Инкрементальный
Крутящий момент инерции:
103,88×10³ мм4
Тип мотора:
Шаговый моторСервомотор
Удлинение зубчатого ремня:
0,213 %
Максимальный момент Mx:
16 Нм
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Эффективный диаметр приводной шестерни:
28,65 мм
Резерв хода:
0 мм
Массовый момент инерции, JO:
2,43 кгсм²
Класс защиты:
IP40
Максимальный момент My:
132 Нм
Массовый момент инерции JW для дополнительной каретки:
1,86 кг/см²
Максимальная скорость:
5 м/с
Интервалы смазки, в зависимости от пройденного пути:
1.000 км
Моменты инерции сечения 2-ой степени Iz:
459,29×10³ мм4
Массовый момент инерции JH на метр хода:
0,19 кгсм²/м
Коэффициент подачи:
90 мм/об
Массо-габаритные и монтажные характеристики
Базовый вес на 0 мм хода:
2,97 кг
Положение при сборке:
Любое
Вес каретки:
0,9 кг
Дополнительный вес на 10 мм хода:
0,039 кг
Размер:
70
Вес дополнительной каретки:
0,74 кг
Условия эксплуатации
Температура окружающей среды:
От -10 °C до +60 °C
Особенности материалов
Материал шкива:
Легированная сталь, нержавеющая
Материал закрывающей ленты:
Лента из нержавеющей стали
Материал крышки привода:
Алюминиевый сплавАнодированный
Материал зажимной детали зубчатого ремня:
Отливка из нержавеющей стали
Замечания по материалу:
Соответствует директиве RoHS
Материал каретки:
Нержавеющая сталь
Материал зубчатого ремня:
Полихлоропрен со стекловолокном и нейлоновым покрытием
Материал профиля:
Алюминиевый сплавАнодированный
Материал направляющей рейки:
Нержавеющая сталь
