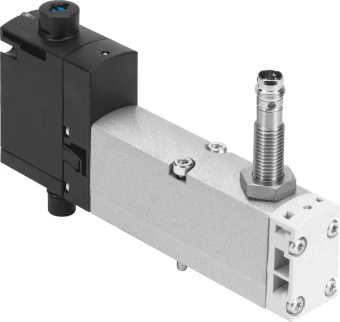

Распределитель с электроуправлением Festo VSVA-B-M52-MZH-A2-1T1L-ANP

Артикул: 8033479

Сравнения

Избранное

Производитель:

Festo

Артикул:

8033479

Наименование:

Распределитель с электроуправлением

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Тип оборудования:

Распределители

Серия товара:

VSVA

Наименование:

Распределитель с электроуправлением

Группа:

С датчиком

Стандарты

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Авторизация:

C-Tick CSA (OL) C UL us - Recognized (OL)

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Массо-габаритные и монтажные характеристики

Вес:

140 г

Тип резьбы:

Тип крепления:

На монтажной плите; Коллектор

Условный проход:

5 мм

Тип присоединения:

Коллектор

Положение при сборке:

Любое

Ширина:

18 мм

Тип присоединения на входе:

Внутренняя резьба

Присоединение выхлопа:

1/8

Подвод пилотного воздуха 12/14:

Коллектор, размер 18 мм по ISO 15407-2

Выхлоп пилота, канал 82/84:

Канализированный; Не направленный

Технические характеристики

Функция быстрого выхлопа:

Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

Уровень звукового давления:

85 дБ(А)

Подходит для работы с вакуумом:

Да

Время выключения:

38 мс

Максимальный стандартный расход:

750

Питание пилотного каскада:

Внешний

Опрос позиции переключения:

Нормальное положение с датчиком

Принцип измерения:

Индуктивный

Защита от переполюсовки:

Для всех электрических соединений

Расход в составе блока:

550 л/мин

Расход клапана с оптимизированной пропускной способностью:

700 л/мин

Направление потока:

Любое

Тип действия:

Моностабильный

Ручное дублирование:

Толкающий

Датчик тока холостого хода:

<= 10 мА

Датчик сопротивления короткого замыкания:

Пульсирующий

Время включения распределитель - датчик:

32 мс

Класс защиты:

IP65 NEMA 4

Тип управления:

Электромагнитное

Позитивный тестовый импульс с логикой 0:

1500 мкс

Тип пилотного управления:

Непрямого действия

Размер плиты:

18 мм

Выход переключателя:

NPN

Максимальный момент затяжки:

От 0,8 до 1,2 Нм

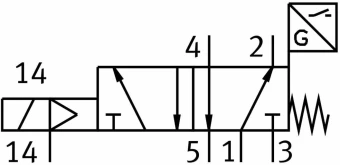

Количество линий и позиций:

5/2 лин./поз.

Негативный тестовый импульс с логикой 1:

800 мкс

Тип конструкции:

Золотниковый

Расход на индивидуальной плите:

600 л/мин

Присоединение:

1/8

Тип сброса:

Пружинный

Время выключения распределитель - датчик:

9 мс

Отображение статуса переключения датчика:

LED

Время включения:

12 мс

Рабочий цикл:

100 %

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Материал уплотнения:

FPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)

Тип уплотнения:

Мягкий

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Материал винтов:

Гальванизированная сталь

Условия эксплуатации

Относительная влажность воздуха:

От 0 % до 90 %

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Пилотное давление:

От 3 до 10 бар

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Степень загрязнения:

Максимальное рабочее давление:

10 бар

Температура окружающей среды:

От -5 °C до +50 °C

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Электрические характеристики

Остаточная пульсация датчика:

± 10 %

Подключение датчика:

Разъем; 3-пин; M8X1

Рабочее напряжение катушки:

24 В DC

Импульсная мощность:

2,5 кВ

Максимальная частота переключения датчика:

5.000 Гц

Падение напряжения датчика:

<= 2 В

Мощность катушки:

1,6 Вт

Допустимые колебания напряжения:

± 10 %

Номинальное рабочее напряжение DC:

24 В

Тип электрического подключения:

Разъем

Количество контактов:

4-пин

Максимальный выходной ток датчика:

200 мА

Диапазон рабочего напряжения датчика:

От 10 до 30 В DC

Дополнительные характеристики

Отображение статуса сигнала:

LED

Защита от перекрытия:

Да
