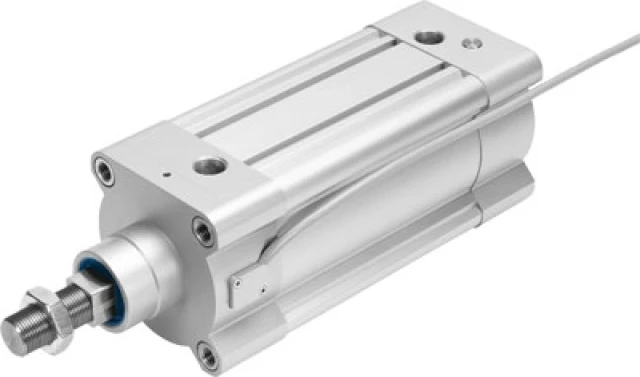

Стандартный цилиндр Festo DDPC-100

Артикул: 1691433

Сравнения

Избранное

Производитель:

Festo

Артикул:

1691433

Наименование:

Стандартный цилиндр

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

DDPC

Наименование:

Стандартный цилиндр

Технические характеристики

Минимальная нагрузка, вертикальная:

32 кг

Минимальная скорость перемещения:

0,05 м/с

Максимальное поле магнитной интерференции:

10КА/м на расстоянии 100 м

Повторяемость:

0,5 мм

Максимальная скорость перемещения:

0,7 м/с

Максимальное контролируемое усилие при втягивании:

3.976 Н

Максимальный момент защиты от поворота:

<= 3 Нм

Минимальная нагрузка, горизонтальная:

32 кг

Точность, промежуточная позиция soft stop:

+/- 2 мм

Электрическое присоединение, датчик перемещения:

8-пин

Выходной сигнал:

Аналоговый

Типичная сила трения:

160 Н

Позиция монтажа, soft stop:

Любое

Класс защиты:

IP65по IEC 60529

Ход:

От 10 до 2.000 мм

Сокращение хода в конечных положениях:

>= 15 мм

Защита от скручивания/направляющая:

Направляющий стержень с хомутомКвадратный шток

Стандартное время позиционирования при малом ходе, горизонтально:

0,80/1,32 с

Варианты исполнения:

С установленным зажимным модулемУдлиненный штокОдносторонний шток

Теоретическое усилие при 6 бар, обратный ход:

4.418 Н

Рабочее давление, позиционирование/soft stop:

От 4 до 8 бар

Диаметр поршня:

100 мм

Ход сервопневматического позиционирования:

50 ... 750 мм

Ход Soft Stop:

50 ... 750 мм

Присоединение 2:

1/2

Позиция монтажа, позиционирование:

Любое

Стандартное время позиционирования при большом ходе, горизонтально:

0,95/1,10 с

Максимальное контролируемое усилие при выдвижении:

4.241 Н

Наименьший ход позиционирования:

3% от макс. ходаОднако, не больше 10 мм

Тип конструкции:

ПоршеньШтокКорпус из профиля

Максимальная нагрузка, горизонтальная:

450 кг

Энергия удара в крайних положениях:

2,5 Нм

Максимальная нагрузка, вертикальная:

150 кг

Демпфирование:

Нерегулируемое

Метод измерения:

Цифровой

Теоретическое усилие при 6 бар, прямой ход:

4.712 Н

Определение позиции:

Для герконовСо встроенным датчиком перемещения

Особенности материалов

Материал оплетки кабеля:

TPE-U(PUR) (Термопластичный полиуретан)

Материал крышки датчика:

Алюминий

Материал уплотнения:

NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)

Материал корпуса разъема:

PBT (Полибутилентерефталат)

Материал крышки:

Алюминиевый сплав

Материал колбы цилиндра:

Алюминий; Гладкое анодирование

Материал головки датчика:

POM (Полиформальдегид)

Материал винтов:

Сталь

Замечания по материалу:

Соответствует директиве RoHS

Массо-габаритные и монтажные характеристики

Резьба на штоке:

M20x1,5

Дополнительный вес на 10 мм хода:

95 г

Тип крепления:

Внутренняя резьба

Тип резьбы:

Конец штока:

Наружная резьба

Перемещаемая масса при ходе 0 мм:

994 г

Базовый вес на 0 мм хода:

4.330 г

Длина кабеля:

1,5 м

Дополнительный коэффициент массы на 10 мм хода:

31 г

Стандарты

Авторизация:

RCM Mark

Соответствует стандарту:

ISO 15552 (до сих пор также VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)

Условия эксплуатации

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]

Сопротивление коррозии:

1 - Низкая стойкость к коррозии

Температура окружающей среды:

От -20 °C до +80 °C

Стойкость к вибрации по DIN/IEC 68, части 2 - 6:

Испытан в соответствии с уровенем опасности 2

Примечание по рабочей среде:

Температура точки росы на 10°C ниже температуры окружающей/Рабочей среды

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:

Испытан в соответствии с уровенем опасности 2
