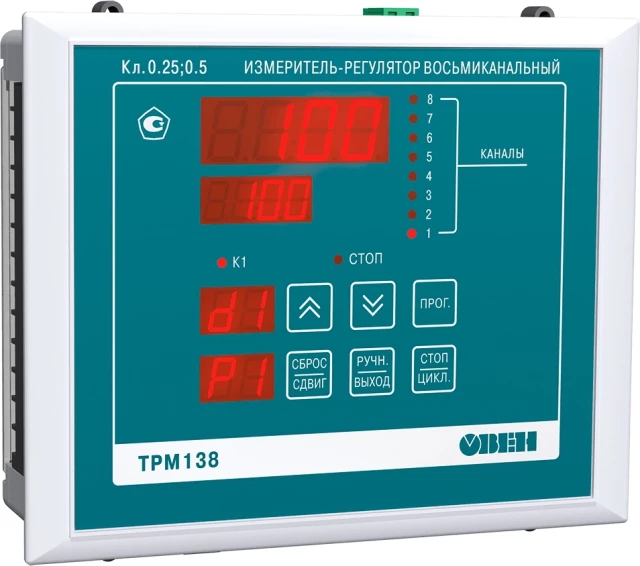

Восьмиканальный регулятор ОВЕН ТРМ138-ИИИИИИИР.Щ7

Восьмиканальный регулятор с RS-485 Owen ТРМ138-ИИИИИИИР-Щ7 — универсальный восьмиканальный измеритель-регулятор. Предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.

Основные функции

• измерение физических величин, контролируемых входными первичными преобразователями, с учетом нелинейности их НСХ;
• вычисление дополнительных величин: средних значений от 2 до 8 измеренных величин, разностей измеренных величин, скорости изменения измеряемой величины;
• цифровая фильтрация и коррекция измеренных значений для устранения погрешностей;
• отображение результатов измерений и заданных параметров на встроенном светодиодном четырехразрядном ЦИ;
• управление внешними исполнительными механизмами и устройствами по заданным законам регулирования;
• ручное управление исполнительными механизмами и устройствами с помощью кнопок;
• передача компьютеру информации о значениях контролируемых датчиками величин и установленных рабочих параметрах, а также настройка параметров с ПК;
• вывод информации о неисправностях на ЦИ и аварийная сигнализация;
• сохранение заданных параметров в энергонезависимой памяти.

Особенности

• встроенный интерфейс rs-485;
• поддержка протоколов обмена ОВЕН, Modbus-RTU (Slave) и Modbus-ASCII (Slave);
• восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.);
• до восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин: регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т), регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10 В);
• от 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации;
• режим ручного управления выходными устройствами;
• для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.

Эксплуатация

• конфигурирование функциональной схемы и редактирование параметров осуществляется с помощью встроенной клавиатуры управления (на лицевой панели) либо на ПК с помощью программы-конфигуратора;
• бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Исполнение

Прибор выпускается в щитовом корпусе типа Щ4 и Щ7.

Где применяются?

Прибор предназначен для построения автоматических систем контроля и регулирования технологических процессов в различных областях промышленности, в сельском и коммунальном хозяйстве. Терморегулятор используется в многозонных печах, в системах защитной автоматики.

Комплектность

• Прибор ТРМ138;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Методика поверки (по требованию заказчика).
