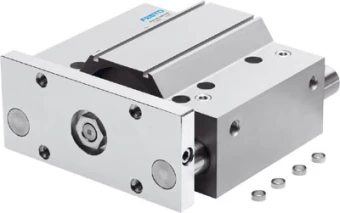

Пневмоцилиндр с направляющими Festo DFM-100-125-P-A-KF
Артикул: 170971
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Пневмоцилиндр с направляющими
Тип оборудования:
Пневмоцилиндры
Серия товара:
DFM
Дополнительные характеристики
Расстояние центра тяжести от нагрузки до траверсы:
125 мм
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
463 Н
Центр тяжести перемещаемой массы как функция хода:
85,2 мм
Максимальный допустимый момент нагрузки Мх как функция хода:
35,9 Нм
Условия эксплуатации
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Максимальное рабочее давление:
10 бар
Температура окружающей среды:
От -5 °C до +60 °C
Минимальное рабочее давление:
0,5 бар
Особенности материалов
Замечания по материалу:
Соответствует директиве RoHS
Материал корпуса:
Алюминиевый сплав
Материал крышки:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Массо-габаритные и монтажные характеристики
Вес:
15820 г
Альтернативные соединения:
См. чертеж
Перемещаемая масса:
7782 г
Тип присоединения на входе:
Внутренняя резьба
Тип резьбы:
G
Положение при сборке:
Любое
Технические характеристики
Максимальное усилие Fz статическое:
5400 Н
Максимальный момент Mx:
286,02 Нм
Демпфирование:
Нерегулируемое
Максимальная скорость:
0,4 м/с
Максимальный момент Mz:
155,16 Нм
Максимальное усилие Fy статическое:
5400 Н
Тип штока:
Односторонний
Тип действия:
Двусторонний
Определение позиции:
При помощи датчиков положения
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальный момент My:
155,16 Нм
Максимальный момент My, статический:
275,4 Нм
Максимальный момент Mx, статический:
507,6 Нм
Режим работы привода:
Yoke
Энергия удара в крайних положениях:
1 Нм
Ход:
125 мм
Теоретическое усилие при 6 бар, обратный ход:
4418 Н
Тип конструкции:
Направляющая
Присоединение:
3/8
Расположение демпфирования:
Упругие кольца с двух сторон
Максимальное усилие Fz:
3043 Н
Теоретическое усилие при 6 бар, прямой ход:
4712 Н
Максимальное усилие Fy:
3043 Н
Диаметр поршня:
100 мм
Максимальный момент Mz, статический:
275,4 Нм
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
