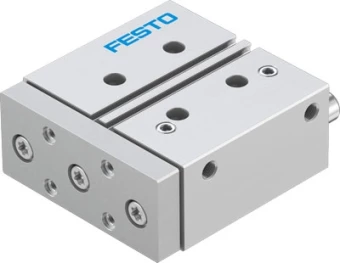

Пневмоцилиндр с направляющими Festo DFM-32-50-P-A-KF
Артикул: 170933
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Пневмоцилиндр с направляющими
Серия товара:
DFM
Тип оборудования:
Пневмоцилиндры
Условия эксплуатации
Максимальное рабочее давление:
10 бар
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Минимальное рабочее давление:
1,5 бар
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Температура окружающей среды:
От -5 °C до +60 °C
Дополнительные характеристики
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
126 Н
Максимальный допустимый момент нагрузки Мх как функция хода:
7,09 Нм
Расстояние центра тяжести от нагрузки до траверсы:
50 мм
Центр тяжести перемещаемой массы как функция хода:
37,1 мм
Технические характеристики
Ход:
50 мм
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Демпфирование:
Нерегулируемое
Расположение демпфирования:
Упругие кольца с двух сторон
Тип штока:
Односторонний
Определение позиции:
При помощи датчиков положения
Теоретическое усилие при 6 бар, обратный ход:
415 Н
Максимальное усилие Fz статическое:
1260 Н
Теоретическое усилие при 6 бар, прямой ход:
482 Н
Присоединение:
1/8
Максимальный момент Mz, статический:
20,79 Нм
Максимальная скорость:
0,8 м/с
Диаметр поршня:
32 мм
Максимальное усилие Fy:
1130 Н
Режим работы привода:
Yoke
Тип действия:
Двусторонний
Максимальное усилие Fy статическое:
1260 Н
Максимальный момент Mz:
18,66 Нм
Тип конструкции:
Направляющая
Максимальное усилие Fz:
1130 Н
Максимальный момент My, статический:
20,79 Нм
Максимальный момент Mx, статический:
49,14 Нм
Максимальный момент Mx:
44,09 Нм
Максимальный момент My:
18,66 Нм
Энергия удара в крайних положениях:
0,4 Нм
Особенности материалов
Материал корпуса:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу:
Соответствует директиве RoHS
Материал крышки:
Алюминиевый сплав
Массо-габаритные и монтажные характеристики
Тип присоединения на входе:
Внутренняя резьба
Альтернативные соединения:
См. чертеж
Вес:
2038 г
Положение при сборке:
Любое
Перемещаемая масса:
996 г
Тип резьбы:
G
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
