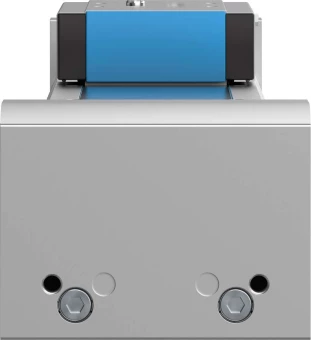

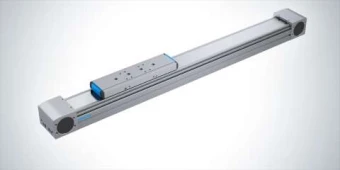

Приводы с зубчатым ремнем Festo ELGA-TB-KF-120-1000-0H
Артикул: 8041868
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
ELGA
Наименование:
Приводы с зубчатым ремнем
Технические характеристики
Класс защиты:
IP40
Рабочий ход:
1.000 мм
Резерв хода:
0 мм
Максимальный момент Mz:
680 Нм
Движущий момент на холостом ходу:
2,8 Нм
Удлинение зубчатого ремня:
0,21 %
Максимальное усилие подачи Fx:
1.300 Н
Максимальное усилие Fz:
6.890 Н
Максимальное ускорение:
50 м/с²
Метод измерения:
Инкрементальный
Массовый момент инерции, JO:
40,99 кгсм²
Максимальный момент My:
680 Нм
Максимальный приводной момент:
34,1 Нм
Крутящий момент инерции:
435,68×10³ мм4
Максимальная скорость:
5 м/с
Тип конструкции:
Электромеханический линейный приводС зубчатым ремнем
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Шаг зубчатого ремня:
5 мм
Эффективный диаметр приводной шестерни:
52,52 мм
Точность повторения:
±0,08 мм
Коэффициент подачи:
165 мм/об
Рабочий цикл:
100%
Тип мотора:
Шаговый моторСервомотор
Максимальное усилие Fy:
5.500 Н
Массовый момент инерции JL на кг нагрузки:
6,9 кгсм²/кг
Массовый момент инерции JW для дополнительной каретки:
28,91 кг/см²
Моменты инерции сечения 2-ой степени Iy:
1.264,58×10³ мм4
Массовый момент инерции JH на метр хода:
2,15 кгсм²/м
Моменты инерции сечения 2-ой степени Iz:
4.365,79×10³ мм4
Максимальный момент Mx:
104 Нм
Интервалы смазки, в зависимости от пройденного пути:
1.000 км
Максимальное сопротивление в холостом режиме:
76,2 Н
Особенности материалов
Материал закрывающей ленты:
Лента из нержавеющей стали
Материал направляющей рейки:
Закаленная стальАнтикоррозионное покрытие
Материал каретки:
Закаленная сталь
Материал зажимной детали зубчатого ремня:
Отливка из нержавеющей стали
Материал крышки привода:
Алюминиевый сплавАнодированный
Материал зубчатого ремня:
Полихлоропрен со стекловолокном и нейлоновым покрытием
Материал шкива:
Легированная сталь, нержавеющая
Материал профиля:
Алюминиевый сплавАнодированный
Замечания по материалу:
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды:
От -10 °C до +60 °C
Массо-габаритные и монтажные характеристики
Положение при сборке:
Любое
Вес дополнительной каретки:
3,24 кг
Дополнительный вес на 10 мм хода:
0,106 кг
Вес каретки:
4,19 кг
Базовый вес на 0 мм хода:
15,68 кг
Размер:
120
