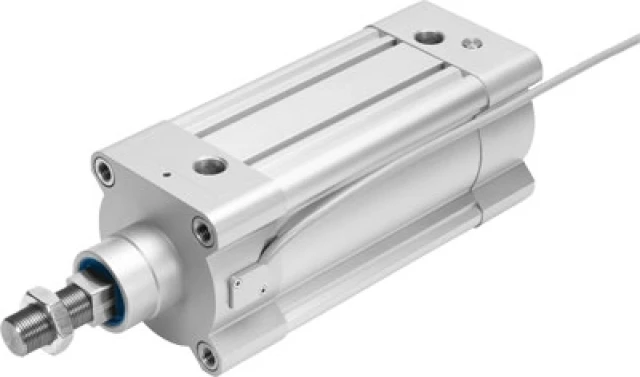

Стандартный цилиндр Festo DDPC-80
Артикул: 1677705
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
DDPC
Наименование:
Стандартный цилиндр
Условия эксплуатации
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:
Испытан в соответствии с уровнем опасности 2
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии:
1 - Низкая стойкость к коррозии
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/Рабочей среды
Стойкость к вибрации по DIN/IEC 68, части 2 - 6:
Испытан в соответствии с уровнем опасности 2
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Температура окружающей среды:
От -20 °C до +80 °C
Стандарты
Авторизация:
RCM Mark
Соответствует стандарту:
ISO 15552 (до сих пор также VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
Массо-габаритные и монтажные характеристики
Базовый вес на 0 мм хода:
3.053 г
Длина кабеля:
1,5 м
Перемещаемая масса при ходе 0 мм:
804 г
Дополнительный вес на 10 мм хода:
87 г
Конец штока:
Наружная резьба
Тип резьбы:
G
Дополнительный коэффициент массы на 10 мм хода:
31 г
Резьба на штоке:
M20x1,5
Тип крепления:
Внутренняя резьба
Особенности материалов
Материал головки датчика:
POM (Полиформальдегид)
Материал винтов:
Сталь
Материал колбы цилиндра:
Алюминий; Гладкое анодирование
Материал крышки датчика:
Алюминий
Материал крышки:
Алюминиевый сплав
Материал корпуса разъема:
PBT (Полибутилентерефталат)
Замечания по материалу:
Соответствует директиве RoHS
Материал оплетки кабеля:
TPE-U(PUR) (Термопластичный полиуретан)
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Технические характеристики
Наименьший ход позиционирования:
3% от макс. ходаОднако, не больше 10 мм
Определение позиции:
Для герконовСо встроенным датчиком перемещения
Тип конструкции:
ПоршеньШтокКорпус из профиля
Защита от скручивания/направляющая:
Направляющий стержень с хомутомКвадратный шток
Теоретическое усилие при 6 бар, обратный ход:
2.721 Н
Позиция монтажа, позиционирование:
Любое
Минимальная нагрузка, вертикальная:
20 кг
Стандартное время позиционирования при малом ходе, горизонтально:
0,77/0,95 с
Максимальная скорость перемещения:
1 м/с
Типичная сила трения:
140 Н
Максимальная нагрузка, вертикальная:
100 kg
Выходной сигнал:
Аналоговый
Демпфирование:
Нерегулируемое
Энергия удара в крайних положениях:
1,8 Нм
Максимальное поле магнитной интерференции:
10КА/м на расстоянии 100 м
Точность, промежуточная позиция soft stop:
+/- 2 мм
Теоретическое усилие при 6 бар, прямой ход:
3.016 Н
Ход Soft Stop:
50 ... 750 мм
Электрическое присоединение, датчик перемещения:
8-пин
Сокращение хода в конечных положениях:
>= 15 мм
Ход сервопневматического позиционирования:
50 ... 750 мм
Рабочее давление, позиционирование/soft stop:
От 4 до 8 бар
Максимальное контролируемое усилие при втягивании:
2.449 Н
Класс защиты:
IP65по IEC 60529
Диаметр поршня:
80 мм
Максимальный момент защиты от поворота:
<= 3 Нм
Минимальная нагрузка, горизонтальная:
20 кг
Повторяемость:
0,5 мм
Метод измерения:
Цифровой
Ход:
От 10 до 2.000 мм
Минимальная скорость перемещения:
0,05 м/с
Максимальная нагрузка, горизонтальная:
300 кг
Присоединение 2:
3/8
Позиция монтажа, soft stop:
Любое
Стандартное время позиционирования при большом ходе, горизонтально:
0,88/1,02 с
Максимальное контролируемое усилие при выдвижении:
2.714 Н
Варианты исполнения:
С установленным зажимным модулемУдлиненный штокОдносторонний шток
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
