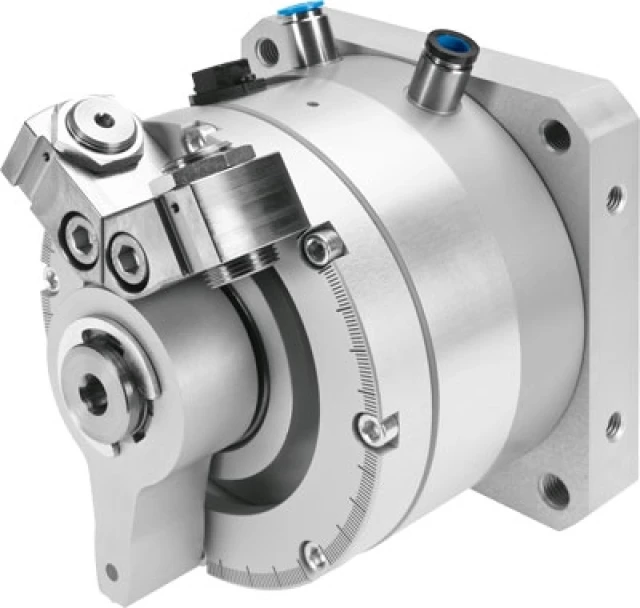

Неполноповоротный привод Festo DSMI-63-270-A-B

Артикул: 1202485

Сравнения

Избранное

Производитель:

Festo

Артикул:

1202485

Наименование:

Неполноповоротный привод

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

DSMI

Наименование:

Неполноповоротный привод

Особенности материалов

Материал поворотной лопатки:

PET (Полиэтилентерефталат) с армированием

Материал корпуса измерительной системы:

Алюминиевый сплав
Анодированный

Материал вала привода:

Сталь
Никелирование

Материал корпуса разъема:

PA (Полиамид) с армированием

Материал муфты измерительной системы:

NBR (Бутадиен-нитрильный каучук)

Материал колбы цилиндра:

Алюминий

Материал полукруглой шпонки:

Сталь

Материал стопорного рычага:

Алюминиевый сплав
Анодированный

Материал корпуса:

Алюминиевый сплав
Анодированный

Материал фиксированного упора:

Сталь

Замечания по материалу:

Соответствует директиве RoHS

Технические характеристики

Максимальное потребление тока:

4 мА

Точность, крайняя позиция soft stop:

< 0,2 °

Минимальный массовый момент инерции, вертикальный:

0,03 кг/м²

Максимальное радиальное усилие:

500 Н

Определение позиции:

Для герконов
Со встроенным датчиком углового перемещения

Максимальный массовый момент инерции, горизонтальный:

0,6 кг/м²

Выходной сигнал:

Аналоговый

Энергия удара в крайних положениях:

0,1 Нм

Рабочее давление, позиционирование/soft stop:

От 4 до 8 бар

Стандартное время позиционирования при малом ходе, горизонтально:

0,36/0,55 с

Наименьший ход позиционирования:

5° для позиционирования
15° с системой Soft Stop

Стандартное время позиционирования при большом ходе, горизонтально:

0,64/1 с

Класс защиты:

IP65
по IEC 60529

Тип конструкции:

Приводной вал с шарикоподшипником
Поворотная лопасть

Демпфирование:

Нерегулируемое

Диапазон настройки угла поворота:

От 0 до 270 °

Точность, позиционирование:

+/- 0,3 °

Точность, промежуточная позиция soft stop:

+/- 2 °

Максимальная частота переключения при 6 бар:

1 Гц

Независимая линейность:

0,0025

Минимальная скорость перемещения:

50 °/с

Теоретический момент при 6 бар:

40 Нм

Электрическое присоединение, датчик перемещения:

4-пин

Сокращение хода в конечных положениях:

5 °

Позиция монтажа, позиционирование:

Любое

Погрешность сопротивления соединения:

20 %

Присоединение 2:

1/4

Минимальный массовый момент инерции, горизонтальный:

0,03 кг/м²

Максимальный массовый момент инерции, вертикальный:

0,6 кг/м²

Угол поворота:

От 0 до 272 °

Диаметр поршня:

63 мм

Максимальное аксиальное усилие:

500 Н

Максимальная скорость перемещения:

2.000 °/с

Максимальное рабочее напряжение, DC:

42 В

Метод измерения:

Аналоговый

Позиция монтажа, soft stop:

Горизонтально

Угловая разрешающая способность:

<= 0,1 °

Электрические характеристики

Максимальный пульсирующий ток щетки:

10 мА

Рекомендованный ток щетки:

< 1 мкА

Допустимые колебания напряжения:

< 1 %

Номинальное рабочее напряжение DC:

10 V

Сопротивление соединения:

5 кОм

Массо-габаритные и монтажные характеристики

Тип резьбы:

Длина кабеля:

30 м

Вес:

6.900 г

Тип крепления:

С внутренней резьбой

Условия эксплуатации

Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:

Испытан в соответствии с уровенем опасности 2

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]

Примечание по рабочей среде:

Операция смазывания невозможна

Стойкость к вибрации по DIN/IEC 68, части 2 - 6:

Испытан в соответствии с уровенем опасности 2

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Температура окружающей среды:

От -10 °C до +60 °C

Сопротивление коррозии:

0 - Нет стойкости к коррозии
