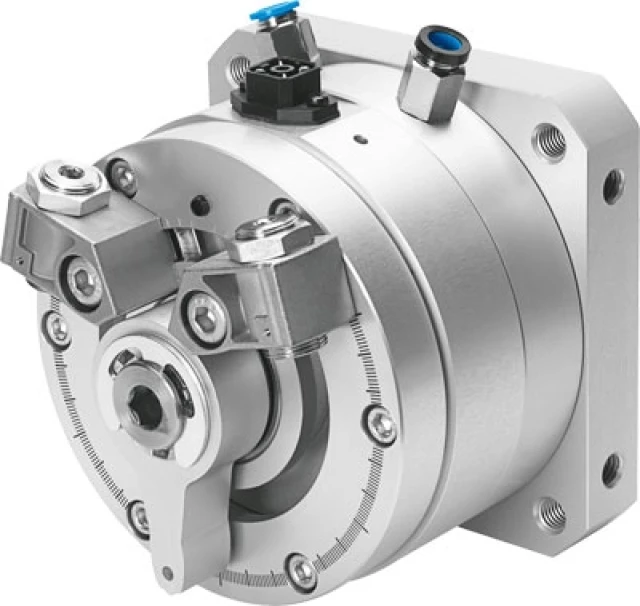

Неполноповоротный привод Festo DSMI-25-270-A-B
Артикул: 561690
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Неполноповоротный привод
Серия товара:
DSMI
Особенности материалов
Материал фиксированного упора:
Сталь
Материал корпуса:
Алюминиевый сплавАнодированный
Материал полукруглой шпонки:
Сталь
Материал поворотной лопатки:
PET (Полиэтилентерефталат) с армированием
Материал корпуса измерительной системы:
Алюминиевый сплавАнодированный
Материал стопорного рычага:
Алюминиевый сплавАнодированный
Материал муфты измерительной системы:
TPE-U(PU) (Термопластичный полиуретан)
Замечания по материалу:
Соответствует директиве RoHS
Материал колбы цилиндра:
Алюминий
Материал вала привода:
СтальНикелирование
Материал корпуса разъема:
PA (Полиамид) с армированием
Условия эксплуатации
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Температура окружающей среды:
От -10 °C до +60 °C
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:
Испытан в соответствии с уровнем опасности 2
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Стойкость к вибрации по DIN/IEC 68, части 2 - 6:
Испытан в соответствии с уровнем опасности 2
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде:
Операция смазывания невозможна
Массо-габаритные и монтажные характеристики
Тип крепления:
С внутренней резьбой
Длина кабеля:
30 м
Вес:
1.080 г
Технические характеристики
Максимальное потребление тока:
4 мА
Метод измерения:
Аналоговый
Диаметр поршня:
25 мм
Минимальный массовый момент инерции, горизонтальный:
0,0015 кг/м2
Погрешность сопротивления соединения:
20 %
Стандартное время позиционирования при малом ходе, горизонтально:
0,15/0,25 с
Позиция монтажа, позиционирование:
Любое
Определение позиции:
Для герконовСо встроенным датчиком углового перемещения
Наименьший ход позиционирования:
5° для позиционирования15° с системой Soft Stop
Энергия удара в крайних положениях:
0,05 Нм
Угловая разрешающая способность:
<= 0,1 °
Угол поворота:
От 0 до 272 °
Максимальное рабочее напряжение, DC:
42 В
Независимая линейность:
0,0025
Позиция монтажа, soft stop:
Горизонтально
Точность, промежуточная позиция soft stop:
+/- 2 °
Максимальная скорость перемещения:
2.000 °/с
Класс защиты:
IP65по IEC 60529
Минимальный массовый момент инерции, вертикальный:
0,0015 кг/м2
Стандартное время позиционирования при большом ходе, горизонтально:
0,35/0,60 с
Максимальный массовый момент инерции, вертикальный:
0,03 кг/м²
Максимальный массовый момент инерции, горизонтальный:
0,03 кг/м²
Сокращение хода в конечных положениях:
5 °
Максимальная частота переключения при 6 бар:
2 Гц
Демпфирование:
Нерегулируемое
Выходной сигнал:
Аналоговый
Максимальное радиальное усилие:
120 Н
Точность, позиционирование:
+/- 0,3 °
Минимальная скорость перемещения:
50 °/с
Максимальное аксиальное усилие:
50 Н
Точность, крайняя позиция soft stop:
< 0,2 °
Теоретический момент при 6 бар:
5 Нм
Электрическое присоединение, датчик перемещения:
4-пин
Рабочее давление, позиционирование/soft stop:
От 4 до 8 бар
Тип конструкции:
Приводной вал с шарикоподшипникомПоворотная лопасть
Присоединение 2:
M5
Диапазон настройки угла поворота:
От 0 до 270 °
Электрические характеристики
Сопротивление соединения:
5 кОм
Максимальный пульсирующий ток щетки:
10 мА
Номинальное рабочее напряжение DC:
10 V
Рекомендованный ток щетки:
< 1 мкА
Допустимые колебания напряжения:
< 1 %
