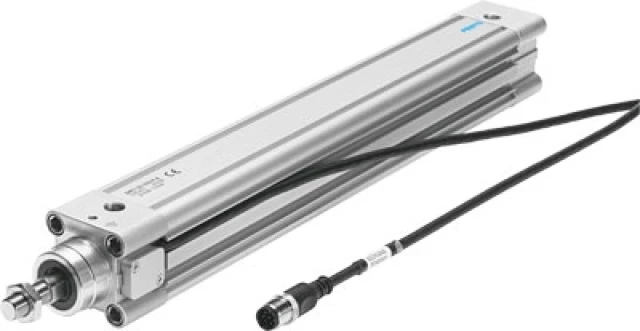

Стандартный цилиндр Festo DNCI-50
Артикул: 535413
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Стандартный цилиндр
Серия товара:
DNCI
Особенности материалов
Материал корпуса разъема:
PBT (Полибутилентерефталат)
Материал крышки:
Алюминиевый сплав
Материал головки датчика:
POM (Полиформальдегид)
Материал винтов:
Сталь
Замечания по материалу:
Соответствует директиве RoHS
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Материал колбы цилиндра:
Алюминий; Гладкое анодирование
Материал крышки датчика:
Алюминий
Материал оплетки кабеля:
TPE-U(PUR) (Термопластичный полиуретан)
Массо-габаритные и монтажные характеристики
Тип резьбы:
G
Конец штока:
Наружная резьба
Базовый вес на 0 мм хода:
1.319 г
Длина кабеля:
1,5 м
Дополнительный коэффициент массы на 10 мм хода:
23 г
Тип крепления:
Внутренняя резьба
Перемещаемая масса при ходе 0 мм:
316 г
Дополнительный вес на 10 мм хода:
62 г
Резьба на штоке:
M16x1,5
Условия эксплуатации
Стойкость к вибрации по DIN/IEC 68, части 2 - 6:
Испытан в соответствии с уровенем опасности 2
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/Рабочей среды
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:
Испытан в соответствии с уровенем опасности 2
Температура окружающей среды:
От -20 °C до +80 °C
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии:
1 - Низкая стойкость к коррозии
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Стандарты
Соответствует стандарту:
ISO 15552 (до сих пор также VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
Технические характеристики
Определение позиции:
Для герконовСо встроенным датчиком перемещения
Диаметр поршня:
50 мм
Минимальная скорость перемещения:
0,05 м/с
Ход сервопневматического позиционирования:
100 ... 500 мм
Наименьший ход позиционирования:
3% от макс. ходаНо не более, чем 20 мм
Выходной сигнал:
Аналоговый
Стандартное время позиционирования при большом ходе, горизонтально:
0,65/0,8 с
Теоретическое усилие при 6 бар, обратный ход:
990 Н
Тип конструкции:
ПоршеньШтокКорпус из профиля
Класс защиты:
IP65по IEC 60529
Максимальная скорость перемещения:
> 1,5 м/с
Повторяемость:
0,5 мм
Метод измерения:
Цифровой
Точность, промежуточная позиция soft stop:
+/- 2 мм
Минимальная нагрузка, горизонтальная:
8 кг
Максимальная нагрузка, вертикальная:
40 кг
Варианты исполнения:
С установленным зажимным модулемУдлиненный штокОдносторонний шток
Позиция монтажа, soft stop:
Любое
Энергия удара в крайних положениях:
1 Нм
Присоединение 2:
1/4
Минимальная нагрузка, вертикальная:
8 кг
Рабочее давление, позиционирование/soft stop:
От 4 до 8 бар
Ход Soft Stop:
100 ... 500 мм
Электрическое присоединение, датчик перемещения:
8-пин
Максимальное поле магнитной интерференции:
10КА/м на расстоянии 100 м
Максимальное контролируемое усилие при выдвижении:
1.060 Н
Сокращение хода в конечных положениях:
>= 15 мм
Позиция монтажа, позиционирование:
Любое
Демпфирование:
Нерегулируемое
Типичная сила трения:
70 Н
Защита от скручивания/направляющая:
Двусторонний шток поршня
Максимальный момент защиты от поворота:
<= 0,05 Нм
Ход:
От 10 до 2.000 мм
Максимальное контролируемое усилие при втягивании:
891 Н
Максимальная нагрузка, горизонтальная:
120 кг
Теоретическое усилие при 6 бар, прямой ход:
От 990 до 1.178 Н
Стандартное время позиционирования при малом ходе, горизонтально:
0,45/0,6 с
