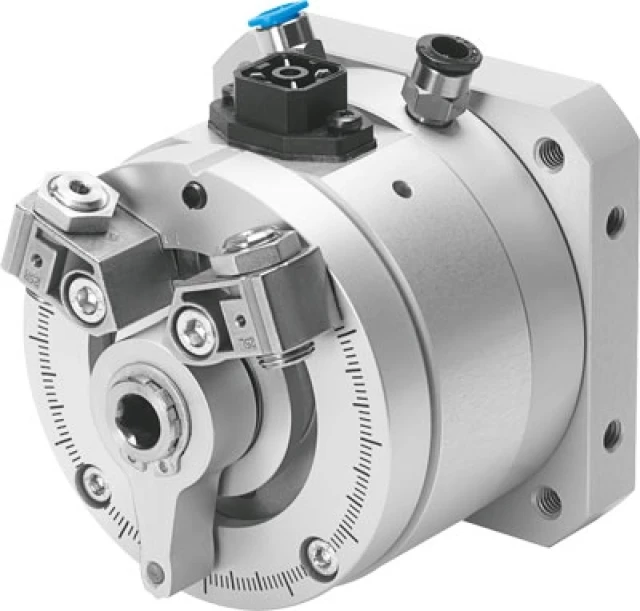

Неполноповоротный привод Festo DSMI-40-270-A-B
Артикул: 561691
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
DSMI
Наименование:
Неполноповоротный привод
Условия эксплуатации
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде:
Операция смазывания невозможна
Температура окружающей среды:
От -10 °C до +60 °C
Стойкость к вибрации по DIN/IEC 68, части 2 - 6:
Испытан в соответствии с уровенем опасности 2
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:
Испытан в соответствии с уровенем опасности 2
Технические характеристики
Максимальный массовый момент инерции, горизонтальный:
0,12 кг/м²
Определение позиции:
Для герконовСо встроенным датчиком углового перемещения
Угол поворота:
От 0 до 272 °
Метод измерения:
Аналоговый
Демпфирование:
Нерегулируемое
Тип конструкции:
Приводной вал с шарикоподшипникомПоворотная лопасть
Стандартное время позиционирования при большом ходе, горизонтально:
0,30/0,55 с
Максимальная скорость перемещения:
2.000 °/с
Энергия удара в крайних положениях:
0,1 Нм
Позиция монтажа, позиционирование:
Любое
Точность, промежуточная позиция soft stop:
+/- 2 °
Диапазон настройки угла поворота:
От 0 до 270 °
Класс защиты:
IP65по IEC 60529
Погрешность сопротивления соединения:
20 %
Присоединение 2:
1/8
Рабочее давление, позиционирование/soft stop:
От 4 до 8 бар
Максимальное рабочее напряжение, DC:
42 В
Угловая разрешающая способность:
<= 0,1 °
Диаметр поршня:
40 мм
Стандартное время позиционирования при малом ходе, горизонтально:
0,25/0,25 с
Минимальный массовый момент инерции, вертикальный:
0,006 кг/м2
Максимальное потребление тока:
4 мА
Позиция монтажа, soft stop:
Горизонтально
Максимальный массовый момент инерции, вертикальный:
0,12 кг/м²
Сокращение хода в конечных положениях:
5 °
Точность, позиционирование:
+/- 0,3 °
Электрическое присоединение, датчик перемещения:
4-пин
Независимая линейность:
0,0025
Максимальное радиальное усилие:
350 Н
Выходной сигнал:
Аналоговый
Максимальная частота переключения при 6 бар:
2 Гц
Точность, крайняя позиция soft stop:
< 0,2 °
Максимальное аксиальное усилие:
120 Н
Теоретический момент при 6 бар:
20 Нм
Наименьший ход позиционирования:
5° для позиционирования15° с системой Soft Stop
Минимальный массовый момент инерции, горизонтальный:
0,006 кг/м2
Минимальная скорость перемещения:
50 °/с
Электрические характеристики
Рекомендованный ток щетки:
< 1 мкА
Допустимые колебания напряжения:
< 1 %
Сопротивление соединения:
5 кОм
Номинальное рабочее напряжение DC:
10 V
Максимальный пульсирующий ток щетки:
10 мА
Массо-габаритные и монтажные характеристики
Тип резьбы:
G
Длина кабеля:
30 м
Тип крепления:
С внутренней резьбой
Вес:
3.950 г
Особенности материалов
Материал поворотной лопатки:
PET (Полиэтилентерефталат) с армированием
Материал стопорного рычага:
Алюминиевый сплавАнодированный
Материал фиксированного упора:
Сталь
Материал вала привода:
СтальНикелирование
Материал полукруглой шпонки:
Сталь
Материал корпуса разъема:
PA (Полиамид) с армированием
Материал корпуса:
Алюминиевый сплавАнодированный
Замечания по материалу:
Соответствует директиве RoHS
Материал колбы цилиндра:
Алюминий
Материал муфты измерительной системы:
TPE-U(PU) (Термопластичный полиуретан)
Материал корпуса измерительной системы:
Алюминиевый сплавАнодированный
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
