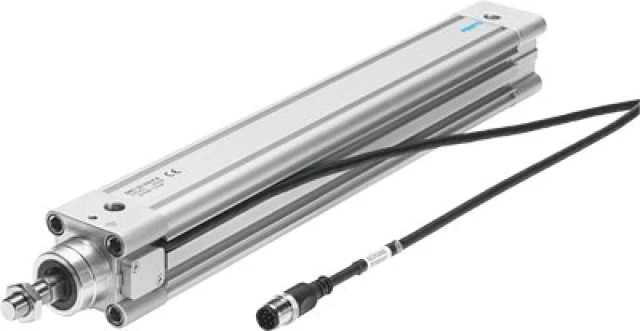

Стандартный цилиндр Festo DNCI-63
Артикул: 535414
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
DNCI
Наименование:
Стандартный цилиндр
Условия эксплуатации
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82:
Испытан в соответствии с уровенем опасности 2
Стойкость к вибрации по DIN/IEC 68, части 2 - 6:
Испытан в соответствии с уровенем опасности 2
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC
Температура окружающей среды:
От -20 °C до +80 °C
Примечание по рабочей среде:
Температура точки росы на 10°C ниже температуры окружающей/Рабочей среды
Сопротивление коррозии:
1 - Низкая стойкость к коррозии
Особенности материалов
Замечания по материалу:
Соответствует директиве RoHS
Материал винтов:
Сталь
Материал корпуса разъема:
PBT (Полибутилентерефталат)
Материал головки датчика:
POM (Полиформальдегид)
Материал оплетки кабеля:
TPE-U(PUR) (Термопластичный полиуретан)
Материал колбы цилиндра:
Алюминий; Гладкое анодирование
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Материал крышки:
Алюминиевый сплав
Материал крышки датчика:
Алюминий
Технические характеристики
Метод измерения:
Цифровой
Тип конструкции:
ПоршеньШтокКорпус из профиля
Защита от скручивания/направляющая:
Двусторонний шток поршня
Рабочее давление, позиционирование/soft stop:
От 4 до 8 бар
Демпфирование:
Нерегулируемое
Максимальное контролируемое усилие при втягивании:
1.514 Н
Максимальная нагрузка, горизонтальная:
180 кг
Диаметр поршня:
63 мм
Наименьший ход позиционирования:
3% от макс. ходаНо не более, чем 20 мм
Точность, промежуточная позиция soft stop:
+/- 2 мм
Максимальная скорость перемещения:
> 1,5 м/с
Класс защиты:
IP65по IEC 60529
Максимальная нагрузка, вертикальная:
60 кг
Типичная сила трения:
75 Н
Выходной сигнал:
Аналоговый
Минимальная нагрузка, вертикальная:
12 кг
Повторяемость:
0,5 мм
Ход:
От 10 до 2.000 мм
Ход Soft Stop:
100 ... 500 мм
Теоретическое усилие при 6 бар, обратный ход:
1.682 Н
Стандартное время позиционирования при большом ходе, горизонтально:
0,55/0,75 с
Максимальное поле магнитной интерференции:
10КА/м на расстоянии 100 м
Стандартное время позиционирования при малом ходе, горизонтально:
0,4/0,55 с
Электрическое присоединение, датчик перемещения:
8-пин
Минимальная нагрузка, горизонтальная:
12 кг
Определение позиции:
Для герконовСо встроенным датчиком перемещения
Энергия удара в крайних положениях:
1,3 Нм
Максимальное контролируемое усилие при выдвижении:
1.683 Н
Максимальный момент защиты от поворота:
<= 0,05 Нм
Позиция монтажа, позиционирование:
Любое
Присоединение 2:
3/8
Позиция монтажа, soft stop:
Любое
Варианты исполнения:
С установленным зажимным модулемУдлиненный штокОдносторонний шток
Минимальная скорость перемещения:
0,05 м/с
Ход сервопневматического позиционирования:
100 ... 500 мм
Теоретическое усилие при 6 бар, прямой ход:
От 1.682 до 1.870 Н
Сокращение хода в конечных положениях:
>= 15 мм
Стандарты
Соответствует стандарту:
ISO 15552 (до сих пор также VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
Массо-габаритные и монтажные характеристики
Дополнительный коэффициент массы на 10 мм хода:
23 г
Длина кабеля:
1,5 м
Тип резьбы:
G
Базовый вес на 0 мм хода:
1.914 г
Резьба на штоке:
M16x1,5
Перемещаемая масса при ходе 0 мм:
383 г
Тип крепления:
Внутренняя резьба
Конец штока:
Наружная резьба
Дополнительный вес на 10 мм хода:
71 г
