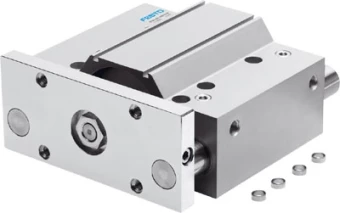

Пневмоцилиндр с направляющими Festo DFM-80-100-P-A-KF
Артикул: 170963
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Тип оборудования:
Пневмоцилиндры
Наименование:
Пневмоцилиндр с направляющими
Серия товара:
DFM
Массо-габаритные и монтажные характеристики
Тип резьбы:
G
Альтернативные соединения:
См. чертеж
Вес:
9500 г
Тип присоединения на входе:
Внутренняя резьба
Положение при сборке:
Любое
Перемещаемая масса:
4837 г
Условия эксплуатации
Температура окружающей среды:
От -5 °C до +60 °C
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Максимальное рабочее давление:
10 бар
Минимальное рабочее давление:
0,5 бар
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010
Дополнительные характеристики
Центр тяжести перемещаемой массы как функция хода:
74,1 мм
Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs:
318 Н
Максимальный допустимый момент нагрузки Мх как функция хода:
24,7 Нм
Расстояние центра тяжести от нагрузки до траверсы:
125 мм
Технические характеристики
Демпфирование:
Нерегулируемое
Тип конструкции:
Направляющая
Тип штока:
Односторонний
Энергия удара в крайних положениях:
0,75 Нм
Максимальный момент My, статический:
152,9 Нм
Максимальный момент Mx:
158,67 Нм
Теоретическое усилие при 6 бар, прямой ход:
3016 Н
Присоединение:
3/8
Тип действия:
Двусторонний
Максимальный момент Mz:
100,35 Нм
Теоретическое усилие при 6 бар, обратный ход:
2827 Н
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Определение позиции:
При помощи датчиков положения
Максимальное усилие Fy:
2048 Н
Ход:
100 мм
Максимальное усилие Fz статическое:
3120 Н
Максимальное усилие Fy статическое:
3120 Н
Расположение демпфирования:
Упругие кольца с двух сторон
Максимальный момент Mx, статический:
241,8 Нм
Диаметр поршня:
80 мм
Режим работы привода:
Yoke
Максимальный момент Mz, статический:
152,9 Нм
Максимальная скорость:
0,4 м/с
Максимальный момент My:
100,35 Нм
Максимальное усилие Fz:
2048 Н
Особенности материалов
Материал крышки:
Алюминиевый сплав
Материал корпуса:
Алюминиевый сплав
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Замечания по материалу:
Соответствует директиве RoHS
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
